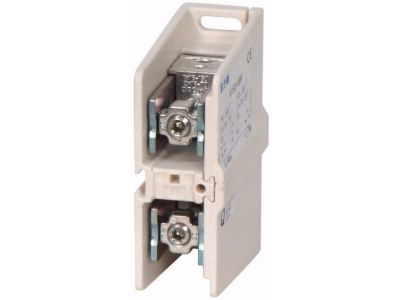

Zacisk przewodów PE/N/PEN 32A, K150/1/BR | 014709 Eaton

Alternatywny kod produktu: K150/1/BR

Opis i Kluczowe Cechy

Zacisk przewodów PE/N/PEN oznaczony jako 32A, model K150/1/BR (nr kat. 014709), charakteryzuje się znamionowym prądem pracy Ie 250 A. Przeznaczony do przewodów miedzianych i aluminiowych, umożliwia bezpieczne i pewne łączenie w instalacjach o dużym obciążeniu. Dzięki wszechstronnej budowie sprawdzi się zarówno w rozdzielnicach głównych, jak i w systemach przemysłowych.

• Prąd znamionowy Ie 250 A: Umożliwia bezpieczne prowadzenie dużych obciążeń w obwodach bez ryzyka przegrzania styków.
• Obsługa przewodów miedzianych i aluminiowych: Elastyczność w doborze materiału – ten sam zacisk stosujesz do Cu i Al, co upraszcza magazynowanie i montaż.
• Szeroki zakres przekrojów: Dla Cu: 1x35–150 mm² lub 2x16–70 mm²; dla Al: 1x50–120 mm² lub 2x35–50 mm² – dopasowanie do różnorodnych potrzeb instalacyjnych.
• Możliwość podłączenia taśmy lub szyny Cu: Druga strona zacisku przyjmuje taśmę Cu 1x(4x16x0,8) do 2x(6x16x0,8) lub szynę Cu 18x4 mm – idealne do wyprowadzeń na szyny zbiorcze.
• Konstrukcja jednobiegunowa: Prosta i funkcjonalna – łatwy montaż i przejrzyste oznakowanie w rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Zaprojektowany i wyprodukowany zgodnie z aktualnymi standardami bezpieczeństwa dla aparatury łączeniowej i zacisków przewodowych.

Zastosowanie

Zacisk K150/1/BR znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe połączenie przewodów ochronnych, neutralnych lub PEN w instalacjach o dużych przekrojach.

• Jako zacisk przyłączeniowy dla przewodów PE, N i PEN w rozdzielnicach głównych i podrozdzielnicach budynków.
• Łączenie przewodów o dużych przekrojach w instalacjach przemysłowych i energetycznych.
• Przygotowanie wyprowadzeń do szyn zbiorczych w systemach rozdzielczych i tablicach rozdzielczych.
• W automatyce budynkowej – bezpieczne podłączenie zasilania do szaf sterowniczych.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Przekrój przewodów dobierz do prądu znamionowego oraz warunków obciążenia. Momenty dokręcania śrub zaciskowych stosuj zgodnie z instrukcją producenta – zbyt słabe dokręcenie może spowodować przegrzanie, a zbyt mocne uszkodzenie przewodu.

FAQ

• Czy zacisk K150/1/BR może być używany zarówno do przewodów PE, N, jak i PEN? Tak, zacisk jest uniwersalny – w zależności od potrzeb instalacji może łączyć przewody ochronne, neutralne lub kombinowane PEN, pod warunkiem zachowania odpowiednich przekrojów.
• Czy mogę podłączyć przewód aluminiowy? Tak, zacisk został zaprojektowany do obsługi przewodów aluminiowych w podanym zakresie przekrojów (1x50–120 mm² lub 2x35–50 mm²). Należy jednak zachować szczególną ostrożność przy dokręcaniu i stosować pastę przeciwutleniającą zgodnie z zaleceniami.
• Jaki maksymalny przekrój przewodu miedzianego można podłączyć? Dla przewodu jednożyłowego Cu maksymalny przekrój wynosi 150 mm², a dla dwóch przewodów 2x16–70 mm². W przypadku Al maksymalny przekrój jednożyłowy to 120 mm², a dwa przewody do 2x50 mm².
