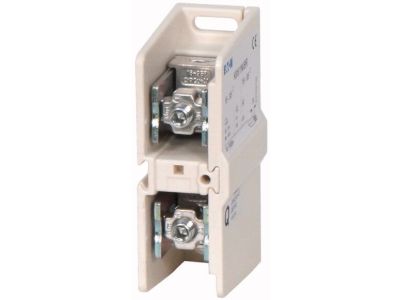

Zacisk przewodów PE/N/PEN 160A, K95/1N/BR | 012336 Eaton

Alternatywny kod produktu: K95/1N/BR

Opis i Kluczowe Cechy

Zacisk K95/1N/BR (symbol 012336) to zacisk przewodów PE/N/PEN o znamionowym prądzie pracy Ie 160 A. Przeznaczony do łączenia przewodów miedzianych wielożyłowych – zarówno o przekroju okrągłym, jak i płaskim. Wyposażony w jeden styk, zapewnia niezawodne połączenie ochronne, neutralne i PEN w rozdzielnicach głównych i podrozdzielnicach.

• Prąd znamionowy Ie 160 A: gwarantuje bezpieczne prowadzenie wysokich obciążeń bez ryzyka przegrzania styków – idealny do obwodów głównych i ochronnych.
• Obsługa przewodów miedzianych wielożyłowych: umożliwia elastyczne podłączenie przewodów o różnych konstrukcjach (okrągłe i płaskie) w jednym zacisku.
• Konstrukcja jednostronnie okrągła i jednostronnie płaska: dopasowuje się do typowych końcówek i szynek, ułatwiając montaż i zwiększając pewność styku.
• Przeznaczenie PE/N/PEN: dedykowany do połączeń ochronnych, neutralnych i kombinowanych (PEN) – spełnia kluczowe wymagania instalacji elektrycznych.
• Liczba styków 1: prosta i niezawodna konstrukcja, minimalizująca liczbę punktów potencjalnych awarii.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i posiada oznakowanie CE. (Szczegółowe normy – w razie potrzeby należy sprawdzić dokumentację producenta.)

Zastosowanie

Zacisk K95/1N/BR znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagane jest bezpieczne i trwałe przyłączenie przewodów ochronnych, neutralnych lub PEN.

• Stosowanie jako zacisk PE w układach ochrony przeciwporażeniowej.
• Łączenie przewodów N w rozdzielnicach zasilających.
• Podłączenie przewodu PEN w instalacjach z układem TN-C.
• Rozprowadzenie potencjału w szafach sterowniczych i rozdzielczych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Zacisk przeznaczony jest do mocowania na szynie TH35 (zgodnie z dokumentacją producenta). Przed dokręceniem należy sprawdzić, czy przewód jest prawidłowo osadzony w szczęce. Moment dokręcania oraz dopuszczalny przekrój przewodów należy dobrać na podstawie instrukcji dołączonej do produktu. Przewody wielożyłowe zaleca się wyposażyć w końcówki tulejkowe.

FAQ

• Czy zacisk obsługuje przewody aluminiowe? Zacisk jest przewidziany do przewodów miedzianych (Cu). W danych producenta nie podano informacji o dopuszczeniu do przewodów aluminiowych – w razie wątpliwości należy skonsultować się z producentem.
• Jaki jest stopień ochrony IP tego zacisku? W dostępnych danych nie ma informacji o stopniu ochrony. W typowych warunkach pracy wewnątrz rozdzielnicy (IP20) zacisk może być stosowany zgodnie z wymaganiami instalacji.
• Czy zacisk nadaje się do przewodów jednożyłowych? Producent podaje dopuszczenie wyłącznie dla przewodów wielożyłowych. Nie zaleca się stosowania z przewodami jednożyłowymi bez potwierdzenia w dokumentacji technicznej.
