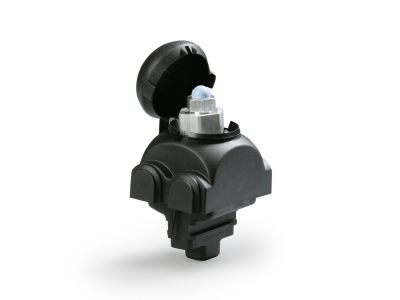

Zacisk przebijający izolację Al/Cu, 10-70mm2/1, 5-50mm2 Al/Cu, SLIP12.127 (50szt.) | SLIP12.127 Ensto

Opis i Kluczowe Cechy

Zacisk jednostronnie przebijający izolację SLIP12.127 marki ENSTO to zaawansowane rozwiązanie techniczne zaprojektowane do tworzenia niezawodnych połączeń elektrycznych w sieciach niskiego napięcia. Produkt ten umożliwia efektywne łączenie izolowanych przewodów aluminiowych (Al) lub miedzianych (Cu) z przewodami gołymi. Konstrukcja zacisku pozwala na obsługę szerokiego zakresu przekrojów: dla przewodu głównego (gołego) jest to przedział od 10 mm² do 70 mm², natomiast dla przewodu odgałęźnego (izolowanego) zakres wynosi od 1,5 mm² do 50 mm². Wykorzystanie wysokiej jakości stopów aluminium oraz odpornego na promieniowanie UV tworzywa termoplastycznego gwarantuje długowieczność i odporność na trudne warunki atmosferyczne.

• Wszechstronność materiałowa: Możliwość łączenia zarówno przewodów aluminiowych, jak i miedzianych bez ryzyka korozji elektrochemicznej.
• Technologia przebijania izolacji: Eliminuje konieczność zdejmowania izolacji z przewodu odgałęźnego, co znacząco przyspiesza prace montażowe.
• Trwałość: Obudowa wykonana z polimeru odpornego na warunki pogodowe i promieniowanie UV.
• Bezpieczeństwo: Konstrukcja minimalizuje ryzyko błędów montażowych i zapewnia stały docisk styku.

Zgodność z Normami

Zacisk SLIP12.127 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami obowiązującymi w elektroenergetyce. Spełnia on wymagania normy EN 50483, co potwierdza jego przydatność do stosowania w napowietrznych liniach elektroenergetycznych z przewodami izolowanymi. Produkt przeszedł testy odporności na korozję, cykle cieplne oraz testy szczelności, co czyni go bezpiecznym wyborem dla profesjonalnych instalacji OZE oraz infrastruktury energetyki zawodowej.

Zastosowanie

Produkt znajduje szerokie zastosowanie w budowie i modernizacji napowietrznych linii elektroenergetycznych niskiego napięcia. Jest idealnym rozwiązaniem do:

• Wykonywania odgałęzień od głównych linii gołych do przyłączy budynkowych wykonanych przewodami izolowanymi typu AsXSn.
• Łączenia systemów oświetlenia ulicznego z magistralą zasilającą.
• Integracji instalacji fotowoltaicznych z istniejącą siecią napowietrzną.
• Prac remontowych, gdzie wymagane jest szybkie i pewne połączenie różnych typów przewodników (Al/Cu).

Wskazówki Montażowe

Aby zapewnić optymalne parametry elektryczne i mechaniczną trwałość połączenia, należy przestrzegać poniższych wytycznych:

• Przygotowanie przewodu: Przewód goły powinien być oczyszczony z tlenków przed montażem zacisku.
• Moment dokręcania: Należy używać klucza dynamometrycznego lub dedykowanego łba zrywalnego (jeśli występuje w konfiguracji), aby zapewnić odpowiednią siłę docisku bez uszkodzenia struktury żyły.
• Pozycjonowanie: Upewnij się, że przewód izolowany jest wprowadzony do końca gniazda przebijającego, aby uszczelka mogła poprawnie zabezpieczyć miejsce styku przed wilgocią.
• Praca pod napięciem: Dzięki izolowanej obudowie, montaż jest bezpieczniejszy, jednak zawsze należy zachować procedury BHP obowiązujące przy pracach na liniach nn.

FAQ

Czy zacisk SLIP12.127 wymaga zdejmowania izolacji z przewodu odgałęźnego?
Nie, zacisk jest wyposażony w noże kontaktowe, które przebijają izolację podczas dokręcania śruby, co eliminuje potrzebę ręcznego zdejmowania izolacji.

Czy można stosować ten zacisk do łączenia miedzi z aluminium?
Tak, konstrukcja zacisku ENSTO SLIP12.127 jest przystosowana do połączeń bimetalicznych Al/Cu, zapobiegając degradacji styku.

Jaki jest zakres przekrojów dla tego modelu?
Zacisk obsługuje przewody główne o przekroju 10-70 mm² oraz przewody odgałęźne o przekroju 1,5-50 mm².
