Zacisk dwustronnie przebijający izolację AI/Cu, 16-150mm2 Al, Cu/16-120mm2 Al,16-95mm2 Cu, SLIP32.2 | SLIP32.2 Ensto

Opis i Kluczowe Cechy

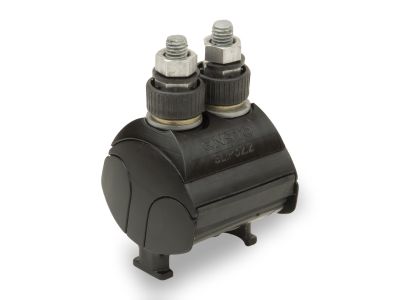

Zacisk SLIP32.2 marki ENSTO to zaawansowane rozwiązanie technologiczne przeznaczone do wykonywania połączeń elektrycznych na izolowanych przewodach niskiego napięcia (nn). Urządzenie charakteryzuje się konstrukcją dwustronnie przebijającą izolację, co eliminuje konieczność zdejmowania powłoki ochronnej z żył roboczych, znacząco przyspieszając prace instalacyjne. Zacisk jest w pełni uniwersalny pod kątem materiałowym, umożliwiając łączenie przewodów aluminiowych (Al) oraz miedzianych (Cu) w dowolnej konfiguracji. Zakres przekrojów dla przewodu głównego wynosi od 16 mm² do 150 mm² dla aluminium, natomiast dla przewodu odgałęźnego zakres obejmuje od 16 mm² do 120 mm² dla aluminium oraz od 16 mm² do 95 mm² dla miedzi.

• Montaż pod napięciem: Specjalna konstrukcja izolowana pozwala na bezpieczne prowadzenie prac na liniach będących pod obciążeniem.
• Łeb zrywalny: Zastosowanie śruby z nakrętką z łbem zrywalnym gwarantuje uzyskanie optymalnego momentu dokręcania bez ryzyka uszkodzenia struktury przewodu.
• Pełna izolacja: Łeb zrywalny jest galwanicznie odizolowany od śruby oraz korpusu zacisku, co podnosi poziom bezpieczeństwa montera.
• Odporność środowiskowa: Wykonanie z materiałów odpornych na promieniowanie UV oraz korozję zapewnia długowieczność połączenia w trudnych warunkach atmosferycznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu do linii napowietrznych izolowanych. Zacisk SLIP32.2 spełnia wymagania wytrzymałości dielektrycznej oraz odporności na cykle cieplne, co potwierdza jego niezawodność w profesjonalnych sieciach elektroenergetycznych. Konstrukcja zapewnia szczelność połączenia, chroniąc miejsce styku przed wnikaniem wilgoci i procesami utleniania.

Zastosowanie

Zacisk SLIP32.2 znajduje szerokie zastosowanie w budowie i modernizacji napowietrznych linii elektroenergetycznych wykonanych w systemie przewodów izolowanych (AsXSn). Jest idealnym rozwiązaniem do:

• Wykonywania odgałęzień od linii głównej do przyłączy budynkowych.
• Łączenia systemów aluminiowych z instalacjami miedzianymi (połączenia Al/Cu).
• Prac serwisowych i modernizacyjnych, gdzie wymagana jest szybkość działania bez wyłączania zasilania u odbiorców.
• Budowy oświetlenia ulicznego i infrastruktury technicznej.

Wskazówki Montażowe

Podczas montażu zacisku SLIP32.2 należy zwrócić uwagę na prawidłowe ułożenie przewodów w kanałach prowadzących. Dzięki technologii przebijania izolacji, przewody należy wprowadzić w całości, bez wcześniejszego przygotowania końcówek. Dokręcanie należy prowadzić kluczem nasadowym do momentu zerwania się łba nakrętki, co jest sygnałem uzyskania właściwego docisku styków do żyły przewodzącej. Izolowany łeb zrywalny pozwala na bezpieczne operowanie narzędziem nawet w pobliżu elementów pod napięciem, jednak zawsze należy zachować standardowe procedury bezpieczeństwa BHP obowiązujące przy pracach pod napięciem (PPN).

FAQ

Czy zacisk SLIP32.2 wymaga użycia klucza dynamometrycznego?
Nie jest to konieczne, ponieważ zacisk wyposażony jest w zintegrowany łeb zrywalny, który automatycznie kalibruje siłę docisku do poziomu wymaganego przez producenta.

Czy można łączyć przewód aluminiowy z miedzianym?
Tak, konstrukcja zacisku SLIP32.2 jest przystosowana do łączenia przewodów Al i Cu w dowolnych konfiguracjach, co czyni go niezwykle uniwersalnym elementem osprzętu.

Jaki jest zakres przekrojów dla miedzi w odgałęzieniu?
Dla przewodów miedzianych w odgałęzieniu zacisk obsługuje przekroje od 16 mm² do 95 mm².
