Zacisk przebijający AL-CU 16-95/1,5-95mm2 jednostronny Z208 | Z208 ALPAR

Opis i Kluczowe Cechy

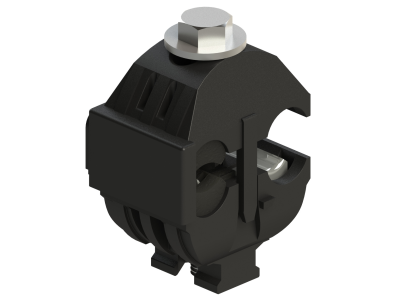

Zacisk przebijający izolację Z208 marki ALPAR to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o tworzeniu niezawodnych odgałęzień w elektroenergetycznych liniach napowietrznych. Urządzenie charakteryzuje się jednostronnym przebijaniem izolacji, co pozwala na precyzyjne połączenie przewodu głównego o przekroju od 16 mm² do 95 mm² z przewodem odgałęźnym o przekroju od 1,5 mm² do 50 mm². Konstrukcja oparta na miedzi stopowej ocynowanej zapewnia doskonałą przewodność elektryczną oraz odporność na utlenianie.

• Hermetyczna obudowa: Wykonana z wysokiej jakości tworzywa sztucznego odpornego na promieniowanie UV oraz ekstremalne czynniki atmosferyczne, co gwarantuje długowieczność instalacji.
• Konstrukcja kurtynowo-grzbieniowa: Specjalistyczny kształt szczęk zapewnia optymalną powierzchnię styku i stabilność mechaniczną połączenia.
• Pasta stykowa: Fabryczne wypełnienie szczęk pastą stykową eliminuje ryzyko korozji elektrochemicznej na styku różnych metali (Al-Cu).
• Ochrona antykorozyjna: Śruby dociskowe zostały poddane procesowi cynkowania zanurzeniowego (ogniowego), co znacząco podnosi ich odporność na rdzę w trudnych warunkach zewnętrznych.
• Bezpieczeństwo: Całkowite odizolowanie śruby dociskowej od elementów pod napięciem umożliwia bezpieczny montaż bez konieczności wyłączania zasilania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami obowiązującymi w branży elektroenergetycznej, co potwierdza jego przydatność do stosowania w profesjonalnych sieciach przesyłowych. Zastosowane materiały izolacyjne oraz metalowe komponenty spełniają wymagania dotyczące wytrzymałości dielektrycznej oraz odporności na starzenie pod wpływem czynników środowiskowych. Dzięki zastosowaniu uszczelniaczy, zacisk utrzymuje wysoką klasę szczelności, chroniąc punkt styku przed wilgocią i wodą.

Zastosowanie

Zacisk Z208 znajduje szerokie zastosowanie w budowie i modernizacji napowietrznych linii elektroenergetycznych. Jest dedykowany do wykonywania odgałęzień z izolowanych lub nieizolowanych przewodów głównych na izolowane przewody aluminiowe (Al) lub miedziane (Cu). Dzięki uniwersalności zakresów przekrojów (16-95 mm² dla linii głównej oraz 1,5-50 mm² dla odgałęzienia), jest to kluczowy element przy przyłączach budynków, systemach oświetlenia ulicznego oraz w infrastrukturze rozdzielczej niskiego napięcia.

Wskazówki Montażowe

Podczas instalacji zacisku Z208 należy zwrócić uwagę na następujące aspekty techniczne:

• Montaż pod napięciem: Dzięki izolowanej konstrukcji śruby dociskowej, prace mogą być prowadzone pod napięciem przy zachowaniu odpowiednich procedur bezpieczeństwa i użyciu narzędzi izolowanych.

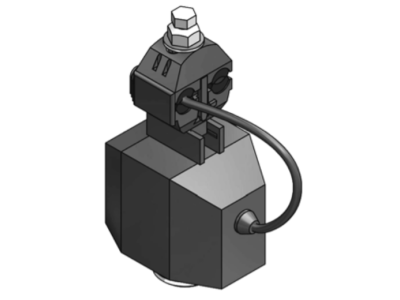

• Klucz czołowy: Specjalnie wyprofilowany kształt dolnej części obudowy umożliwia stabilne osadzenie zacisku w kluczu czołowym, co ułatwia dokręcanie w trudnych warunkach montażowych.
• Moment dokręcania: Należy stosować odpowiednią siłę docisku, aby zapewnić przebicie izolacji i trwały kontakt elektryczny bez uszkodzenia struktury przewodu.
• Pozycjonowanie: Przed dokręceniem upewnij się, że przewody są prawidłowo umieszczone w kanałach szczęk, a uszczelki gumowe przylegają do izolacji przewodu.

FAQ

• Czy zacisk Z208 można stosować do łączenia przewodów aluminiowych z miedzianymi? Tak, dzięki cynowanym szczękom z miedzi stopowej oraz zastosowaniu pasty stykowej, zacisk jest w pełni przystosowany do połączeń typu Al-Cu, eliminując zjawisko korozji galwanicznej.
• Czy produkt jest odporny na trudne warunki pogodowe? Tak, obudowa jest odporna na promieniowanie UV, wilgoć oraz wodę, co potwierdza jej hermetyczny charakter.
• Jaki jest zakres przekrojów dla tego konkretnego modelu? Model Z208 obsługuje przewód główny w zakresie 16-95 mm² oraz odgałęźny w zakresie 1,5-50 mm².
• Czy śruba dociskowa jest pod napięciem podczas montażu? Nie, konstrukcja zacisku zapewnia pełną izolację śruby od elementów przewodzących, co zwiększa bezpieczeństwo montera.
