Zacisk przebijający AL.-CU 16-95/1,5-95mm2 dwustronny z nakrętką zrywalną Z2082Z | Z2082Z ALPAR

Opis i Kluczowe Cechy

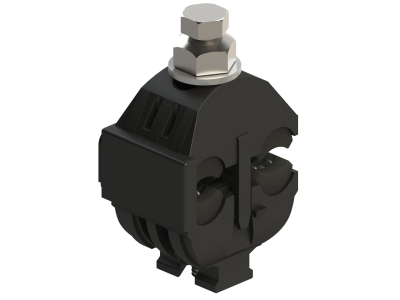

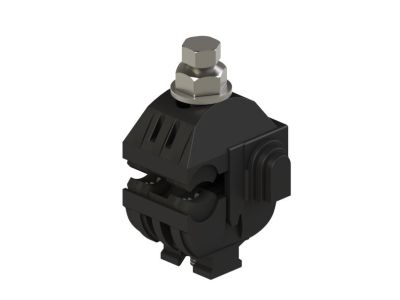

Zacisk przebijający Z2082Z marki ALPAR to zaawansowane rozwiązanie elektrotechniczne zaprojektowane do tworzenia niezawodnych odgałęzień na liniach napowietrznych. Model ten charakteryzuje się dwustronnym przebijaniem izolacji, co eliminuje konieczność zdejmowania powłoki ochronnej z przewodów, znacząco przyspieszając prace monterskie. Konstrukcja wspiera przewody główne o przekroju od 16 mm² do 95 mm² oraz przewody odgałęźne w szerokim zakresie od 1,5 mm² do 50 mm² (z możliwością adaptacji do 95 mm² w specyficznych konfiguracjach), co czyni go niezwykle uniwersalnym narzędziem w rękach elektroenergetyka.

• Hermetyczna obudowa: Wykonana z wysokiej jakości tworzywa sztucznego odpornego na promieniowanie UV oraz ekstremalne czynniki atmosferyczne, co gwarantuje długowieczność instalacji.
• Innowacyjne szczęki: Konstrukcja kurtynowo-grzbieniowa wykonana z miedzi stopowej ocynowanej zapewnia doskonałe przewodnictwo i odporność na korozję elektrochemiczną.
• Pasta stykowa: Fabryczne wypełnienie szczęk pastą stykową minimalizuje rezystancję przejścia i chroni przed utlenianiem.
• Nakrętka zrywalna: Zastosowanie aluminiowej nakrętki zrywalnej gwarantuje uzyskanie optymalnego momentu dokręcenia (14 Nm lub 18 Nm) bez konieczności użycia specjalistycznego klucza dynamometrycznego przy pierwszym montażu.
• Bezpieczeństwo: Całkowite odizolowanie śruby dociskowej od elementów pod napięciem pozwala na bezpieczny montaż pod napięciem.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi dotyczącymi osprzętu do linii napowietrznych. Zastosowane materiały, takie jak śruby zabezpieczone poprzez cynkowanie zanurzeniowe (ogniowe), spełniają najwyższe standardy ochrony antykorozyjnej. Hermetyczność zacisku oraz zastosowane uszczelniacze zapewniają stopień ochrony niezbędny do bezawaryjnej pracy w środowisku o dużej wilgotności oraz w warunkach bezpośredniego narażenia na opady atmosferyczne.

Zastosowanie

Zacisk Z2082Z znajduje szerokie zastosowanie w budowie i modernizacji elektroenergetycznych sieci napowietrznych. Jest idealnym rozwiązaniem do:

• Wykonywania odgałęzień z izolowanych przewodów napowietrznych (AsXSn) na izolowane przewody miedziane (Cu) lub aluminiowe (Al).
• Łączenia linii nieizolowanych z przewodami izolowanymi w szerokim zakresie przekrojów.
• Przyłączy budynkowych oraz zasilania systemów oświetlenia ulicznego.
• Prac eksploatacyjnych wymagających bezpiecznego podłączenia odbiorników pod napięciem.

Wskazówki Montażowe

Montaż zacisku ALPAR Z2082Z jest intuicyjny, jednak wymaga zachowania określonych procedur technicznych:

• Przed montażem należy upewnić się, że przekroje przewodów mieszczą się w zakresie znamionowym zacisku (Główny: 16-95 mm², Odgałęźny: 1,5-50/95 mm²).
• Przewody należy umieścić w odpowiednich kanałach szczęk bez zdejmowania izolacji.
• Dokręcanie należy prowadzić do momentu zerwania się nakrętki aluminiowej, co sygnalizuje osiągnięcie właściwego docisku i przebicie izolacji.
• Dzięki separującemu oringowi wyeliminowano ryzyko przypadkowego dokręcenia obu nakrętek jednocześnie.
• W przypadku konieczności demontażu lub ponownego użycia, zacisk można obsługiwać za pomocą standardowego klucza, stosując odpowiedni moment obrotowy.

FAQ

Czy zacisk Z2082Z można stosować wielokrotnie?
Tak, mimo zastosowania śruby zrywalnej M12, konstrukcja zacisku pozwala na jego wielokrotne użycie. Przy ponownym montażu zaleca się jednak użycie klucza dynamometrycznego, aby zachować parametry docisku określone przez producenta.

Czy montaż wymaga specjalistycznych narzędzi?
Przy pierwszym montażu nie jest wymagany klucz dynamometryczny, ponieważ nakrętka zrywalna automatycznie kalibruje siłę docisku. Wystarczy standardowy klucz nasadowy.

Czy zacisk jest odporny na trudne warunki pogodowe?
Tak, obudowa jest w pełni odporna na promieniowanie UV, a śruby cynkowane ogniowo oraz miedziane, cynowane szczęki zapewniają pełną ochronę przed korozją w środowisku wilgotnym.
