Zacisk przebijający AL-CU 16-120/16-120mm2 dwustronny Z2081 | Z2081 ALPAR

Opis i Kluczowe Cechy

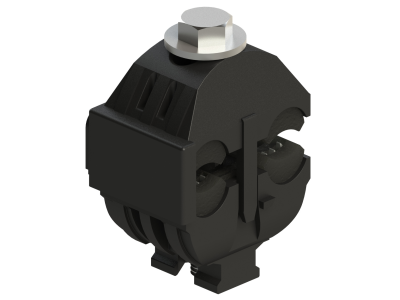

Zacisk przebijający izolację Z2081 marki ALPAR to zaawansowane rozwiązanie elektrotechniczne zaprojektowane do tworzenia niezawodnych odgałęzień w napowietrznych liniach elektroenergetycznych. Model ten charakteryzuje się dwustronnym systemem przebijania izolacji, co eliminuje konieczność zdejmowania powłoki ochronnej z przewodów, znacząco przyspieszając prace monterskie. Urządzenie obsługuje szeroki zakres przekrojów znamionowych od 16 mm² do 120 mm² zarówno dla przewodu głównego, jak i odgałęźnego, co czyni go niezwykle uniwersalnym narzędziem w rękach profesjonalisty.

• Konstrukcja kurtynowo-grzbieniowa: Szczęki wykonane z miedzi stopowej ocynowanej zapewniają doskonałą przewodność elektryczną oraz wysoką odporność mechaniczną połączenia.
• Ochrona antykorozyjna: Fabryczne wypełnienie pastą stykową oraz cynkowanie ogniowe śrub dociskowych gwarantują długowieczność styku, minimalizując rezystancję przejścia przez cały okres eksploatacji.
• Hermetyczność: Obudowa z tworzywa sztucznego odpornego na promieniowanie UV oraz uszczelniacze chronią wnętrze przed wilgocią, wodą i agresywnymi czynnikami atmosferycznymi.
• Bezpieczeństwo: Całkowite odizolowanie śruby dociskowej od szczęk przewodzących prąd pozwala na bezpieczny montaż pod napięciem, co jest kluczowe przy pracach serwisowych na liniach czynnych.

Zgodność z Normami

Zacisk Z2081 został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi dotyczącymi osprzętu do linii napowietrznych. Zastosowane materiały, takie jak miedź stopowa ocynowana oraz tworzywa odporne na starzenie pod wpływem promieniowania słonecznego, gwarantują spełnienie wymagań w zakresie wytrzymałości dielektrycznej oraz odporności na cykle cieplne. Produkt przeszedł testy szczelności, co potwierdza jego hermetyczny charakter i przydatność do pracy w trudnych warunkach środowiskowych.

Zastosowanie

Produkt znajduje szerokie zastosowanie w budowie i modernizacji sieci elektroenergetycznych. Jest dedykowany do wykonywania odgałęzień z izolowanych przewodów napowietrznych na przewody izolowane typu Al-Cu. Dzięki obsłudze przekrojów w zakresie 16-120 mm², zacisk Z2081 jest idealny do:

• Przyłączy budynkowych i przemysłowych z głównych linii magistralnych.
• Łączenia systemów napowietrznych w układach rozdzielczych niskiego napięcia.
• Prac modernizacyjnych, gdzie wymagana jest wysoka pewność styku przy połączeniach aluminium z miedzią.

Wskazówki Montażowe

Dla zapewnienia optymalnych parametrów pracy, podczas montażu należy przestrzegać poniższych zaleceń:

• Pozycjonowanie: Dolna część obudowy została wyprofilowana w sposób umożliwiający stabilne osadzenie zacisku w kluczu czołowym, co ułatwia operowanie narzędziem na wysokości.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śruby, aby zęby szczęk przebiły izolację i zagłębiły się w żyle przewodu, zapewniając trwały styk elektryczny bez uszkodzenia struktury mechanicznej żyły.
• Praca pod napięciem: Dzięki izolowanej konstrukcji śruby, montaż może być prowadzony pod napięciem przy zachowaniu odpowiednich procedur BHP i użyciu atestowanych narzędzi izolowanych.

FAQ

Czy zacisk Z2081 wymaga usuwania izolacji z przewodu przed montażem?
Nie, model Z2081 jest zaciskiem dwustronnie przebijającym izolację. Specjalna konstrukcja szczęk automatycznie przebija powłokę izolacyjną podczas dokręcania śruby, tworząc pewne połączenie elektryczne.

Czy można stosować ten zacisk do łączenia przewodów aluminiowych z miedzianymi?
Tak, zacisk jest przystosowany do połączeń typu Al-Cu. Zastosowanie miedzi stopowej ocynowanej oraz pasty stykowej zapobiega zjawisku korozji elektrochemicznej na styku różnych metali.

Jaka jest odporność zacisku na warunki zewnętrzne?
Zacisk posiada hermetyczną obudowę odporną na promieniowanie UV oraz wilgoć, co pozwala na jego wieloletnią eksploatację w zmiennych warunkach pogodowych bez ryzyka pogorszenia parametrów styku.
