Zacisk przebijający AL 16-95mm2 jednostronny Z206 | Z206 ALPAR

Opis i Kluczowe Cechy

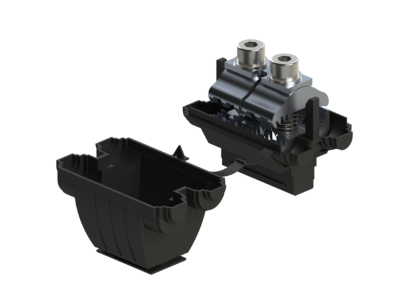

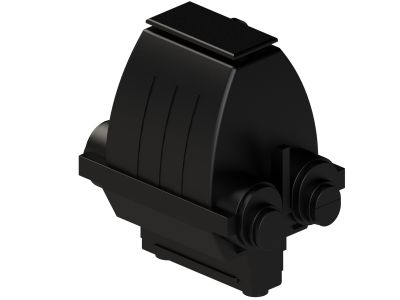

Zacisk przebijający Z206 marki ALPAR to profesjonalne rozwiązanie elektroenergetyczne zaprojektowane do tworzenia niezawodnych połączeń odgałęźnych. Konstrukcja urządzenia opiera się na obudowie wykonanej z wysokiej jakości tworzywa sztucznego, które charakteryzuje się pełną odpornością na promieniowanie UV oraz zmienne czynniki atmosferyczne, co gwarantuje długowieczność instalacji w warunkach napowietrznych. Kluczowym elementem są zaciski przebijające wykonane z precyzyjnie formowanego kształtownika ze stopu aluminium, zapewniającego doskonałą przewodność elektryczną.

• Ochrona styków: Styki zacisków są fabrycznie wypełnione specjalistyczną pastą stykową, która zapobiega utlenianiu się powierzchni aluminiowych i eliminuje ryzyko korozji elektrochemicznej.
• Wytrzymałość mechaniczna: Zastosowanie śrub imbusowych w klasie 8.8, cynkowanych ogniowo, zapewnia odpowiednią siłę docisku oraz odporność na zerwanie i korozję.
• System dociskowy: Sprężynki wykonane ze stali sprężynowej, również cynkowane ogniowo, utrzymują stały nacisk styku nawet przy wahaniach temperatury i drganiach linii.
• Zakres przekrojów: Zacisk obsługuje szeroki zakres przekrojów od 16 mm² do 95 mm² (z możliwością stosowania w określonych konfiguracjach do 120 mm²), co czyni go narzędziem uniwersalnym w rękach instalatora.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami obowiązującymi w branży elektroenergetycznej, co potwierdza jego przydatność do stosowania w zawodowych sieciach rozdzielczych. Wykorzystanie materiałów odpornych na starzenie klimatyczne oraz komponentów stalowych cynkowanych ogniowo zapewnia zgodność z wymaganiami dotyczącymi osprzętu do linii napowietrznych, gwarantując bezpieczeństwo eksploatacji przez wiele lat.

Zastosowanie

Zacisk Z206 znajduje swoje główne zastosowanie w modernizacji i rozbudowie sieci energetycznych. Jest dedykowany do wykonywania odgałęzień z nieizolowanych przewodów aluminiowych (AL) na izolowane przewody samonośne typu AsXS oraz AsXS(n). Jest to idealne rozwiązanie w sytuacjach, gdy zachodzi potrzeba przejścia z linii starego typu (gołe przewody AL) na nowoczesne systemy izolowane. Dzięki swojej budowie, zacisk umożliwia sprawne i bezpieczne podłączenie nowych odbiorców lub modernizację istniejących przyłączy bez konieczności całkowitej wymiany magistrali.

Wskazówki Montażowe

Podczas montażu zacisku Z206 należy zwrócić szczególną uwagę na prawidłowe ułożenie przewodów w kanałach zaciskowych. Dzięki zastosowaniu śrub imbusowych, instalator ma możliwość precyzyjnego dokręcenia elementu przy użyciu standardowych kluczy imbusowych. Zaleca się stosowanie klucza dynamometrycznego, aby zapewnić optymalny moment dokręcania, co gwarantuje przebicie izolacji przewodu odgałęźnego bez uszkodzenia rdzenia. Przed montażem należy upewnić się, że przewód główny (nieizolowany) jest oczyszczony z warstwy tlenków, mimo obecności pasty stykowej w samym zacisku.

FAQ

• Czy zacisk Z206 można stosować na liniach miedzianych? Produkt jest dedykowany głównie do przewodów aluminiowych (AL), ze względu na zastosowane stopy aluminium i pastę stykową optymalizującą połączenia Al-Al.
• Czy obudowa zacisku jest odporna na mróz? Tak, tworzywo sztuczne użyte do produkcji obudowy jest odporne nie tylko na promieniowanie UV, ale również na skrajne temperatury otoczenia występujące w naszym klimacie.
• Czy pasta stykowa jest niezbędna? Pasta stykowa jest już zaaplikowana fabrycznie wewnątrz zacisku. Jest ona kluczowa dla zapewnienia niskiej rezystancji przejścia i ochrony przed korozją, dlatego nie należy jej usuwać podczas montażu.
