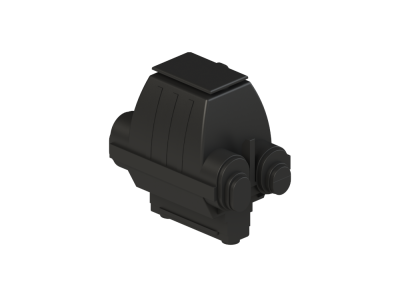

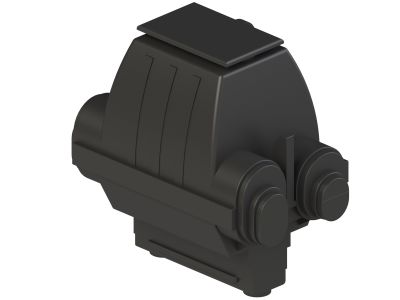

Zacisk przebijający AL 16-95mm2 jednostronny do ogranicznika Z4 | Z4 ALPAR

Opis i Kluczowe Cechy

Zacisk przebijający AL 16-95mm2 jednostronny do ogranicznika Z4 produkcji ALPAR to zaawansowane rozwiązanie techniczne zaprojektowane z myślą o tworzeniu niezawodnych połączeń elektrycznych w trudnych warunkach napowietrznych. Obudowa urządzenia została wykonana z wysokiej jakości tworzywa sztucznego, które wykazuje pełną odporność na promieniowanie UV oraz zmienne czynniki atmosferyczne, co gwarantuje długowieczność instalacji bez ryzyka degradacji materiału. Kluczowym elementem są zaciski przebijające wykonane z precyzyjnie formowanego kształtownika ze stopu aluminiowego, co zapewnia doskonałą przewodność i mechaniczną trwałość.

• Zabezpieczenie antykorozyjne: Śruby imbusowe w klasie 8.8 oraz sprężyny dociskowe wykonane ze stali sprężynowej zostały poddane procesowi cynkowania ogniowego, co eliminuje ryzyko korozji elektrochemicznej.
• Pasta stykowa: Styki zacisków są fabrycznie wypełnione specjalistyczną pastą stykową, która zapobiega utlenianiu się powierzchni aluminiowych i obniża rezystancję przejścia.
• Zakres przekrojów: Urządzenie obsługuje przewody o przekroju znamionowym od 16 mm² do 95 mm² (z możliwością zastosowania do 120 mm² w określonych konfiguracjach), co czyni je uniwersalnym narzędziem w rękach elektroenergetyka.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami obowiązującymi w branży elektroenergetycznej, dotyczącymi osprzętu do linii napowietrznych. Zastosowanie śrub o wysokiej klasie wytrzymałości 8.8 oraz proces cynkowania ogniowego są zgodne z wymaganiami w zakresie ochrony przed korozją w środowiskach o wysokim stopniu zanieczyszczenia. Materiały izolacyjne spełniają normy dotyczące odporności na starzenie pod wpływem promieniowania słonecznego, co jest kluczowe dla bezpieczeństwa eksploatacji sieci niskiego napięcia.

Zastosowanie

Zacisk Z4 znajduje swoje główne zastosowanie przy budowie i modernizacji sieci elektroenergetycznych. Jest dedykowany do wykonywania profesjonalnych odgałęzień z nieizolowanych przewodów aluminiowych (AL) na nowoczesne przewody izolowane typu AsXS oraz AsXS(n). Jest to rozwiązanie niezastąpione w procesie modernizacji infrastruktury, gdzie zachodzi konieczność przejścia z linii starego typu (gołych) na bezpieczniejsze systemy izolowane. Dzięki swojej konstrukcji, zacisk idealnie współpracuje z ogranicznikami przepięć, stanowiąc stabilny punkt przyłączeniowy.

Wskazówki Montażowe

Podczas montażu zacisku przebijającego Z4 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Przygotowanie przewodu: W przypadku przewodu głównego (nieizolowanego) należy upewnić się, że powierzchnia styku jest czysta. Przewód odgałęźny izolowany nie wymaga zdejmowania izolacji – technologia przebijająca zapewnia kontakt elektryczny poprzez nacięcie powłoki.
• Moment dokręcania: Należy używać klucza imbusowego, dbając o równomierne dociśnięcie sprężyn stalowych, które odpowiadają za stały nacisk styku niezależnie od wahań temperatury otoczenia.
• Pozycjonowanie: Upewnij się, że pasta stykowa znajduje się wewnątrz strefy kontaktu, co zabezpieczy połączenie przed wilgocią i utlenianiem.

FAQ

Czy zacisk Z4 wymaga zdejmowania izolacji z przewodu AsXS?
Nie, konstrukcja zacisku opiera się na technologii przebijającej izolację, co znacznie przyspiesza prace montażowe i eliminuje konieczność używania dodatkowych narzędzi do korowania kabla.

Czy produkt jest odporny na trudne warunki zimowe?
Tak, obudowa z tworzywa odpornego na czynniki atmosferyczne oraz cynkowane ogniowo elementy stalowe zapewniają pełną funkcjonalność w szerokim zakresie temperatur oraz przy dużej wilgotności.

Do jakich przewodów najlepiej stosować ten zacisk?
Zacisk jest optymalizowany pod kątem odgałęzień z linii gołych AL na przewody izolowane o przekrojach od 16 mm² do 120 mm².
