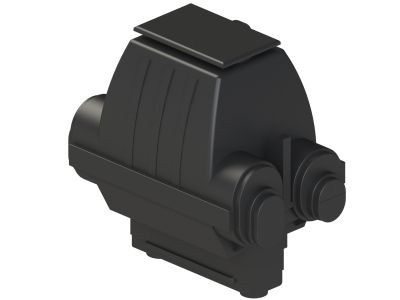

Zacisk przebijający AL 16-95mm2 dwustronny do ogranicznika Z3 | Z3 ALPAR

Opis i Kluczowe Cechy

Zacisk przebijający AL 16-95mm2 dwustronny do ogranicznika Z3 to zaawansowane rozwiązanie techniczne od renomowanego producenta ALPAR, zaprojektowane z myślą o tworzeniu niezawodnych odgałęzień w elektroenergetycznych liniach napowietrznych. Kluczowym elementem konstrukcyjnym są zaciski przebijające wykonane z wysokiej jakości kształtownika ze stopu aluminiowego, co gwarantuje doskonałą przewodność elektryczną oraz wysoką wytrzymałość mechaniczną. Obudowa urządzenia została wykonana z tworzywa sztucznego o podwyższonej odporności na promieniowanie UV oraz zmienne czynniki atmosferyczne, co eliminuje ryzyko degradacji materiału pod wpływem słońca czy mrozu.

• Technologia przebijania izolacji: Pozwala na szybki montaż bez konieczności zdejmowania izolacji z przewodów, co znacząco skraca czas prac instalacyjnych.
• Zabezpieczenie styków: Styki zacisków są fabrycznie wypełnione specjalistyczną pastą stykową, która zapobiega utlenianiu się aluminium i chroni przed korozją elektrochemiczną.
• Wytrzymałe elementy złączne: Zastosowanie śrub imbusowych w klasie 8.8, cynkowanych ogniowo, zapewnia odpowiedni moment dokręcania i długowieczność połączenia nawet w agresywnym środowisku.
• System sprężynujący: Sprężynki wykonane ze stali sprężynowej, również cynkowane ogniowo, utrzymują stały docisk styku niezależnie od wahań temperatury i obciążeń mechanicznych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami obowiązującymi w branży elektroenergetycznej, co potwierdza jego przydatność do stosowania w profesjonalnych sieciach przesyłowych. Wykorzystanie materiałów odpornych na starzenie klimatyczne oraz cynkowanie ogniowe elementów stalowych gwarantuje zgodność z wymaganiami dotyczącymi ochrony antykorozyjnej i trwałości osprzętu liniowego. Zacisk spełnia standardy bezpieczeństwa wymagane przy budowie przyłączy i odgałęzień z izolowanych przewodów samonośnych.

Zastosowanie

Zacisk Z3 znajduje szerokie zastosowanie w budowie i modernizacji napowietrznych linii izolowanych. Jest dedykowany do wykonywania odgałęzień z przewodów typu ASXS oraz AsXS(n). Dzięki swojej uniwersalnej konstrukcji, zacisk obsługuje szeroki zakres przekrojów znamionowych:

• Przewody główne i odgałęźne: Możliwość stosowania na przewodach o przekroju od 16 mm² do 120 mm², co czyni go niezwykle elastycznym narzędziem w rękach elektroinstalatora.
• Współpraca z ogranicznikami: Specjalna konstrukcja dedykowana do współpracy z ogranicznikami przepięć, co pozwala na bezpieczne i trwałe wpięcie aparatury ochronnej do sieci.
• Infrastruktura energetyczna: Idealny do budowy przyłączy budynkowych oraz rozbudowy sieci niskiego napięcia.

Wskazówki Montażowe

Aby zapewnić maksymalną trwałość i bezpieczeństwo połączenia, podczas montażu zacisku Z3 należy przestrzegać poniższych zaleceń:

• Dobór narzędzi: Do dokręcania śrub należy używać odpowiedniego klucza imbusowego, dbając o to, aby proces przebijania izolacji przebiegał równomiernie.
• Pozycjonowanie przewodu: Należy upewnić się, że przewody ASXS są prawidłowo ułożone w kanałach zacisku przed rozpoczęciem dokręcania.
• Pasta stykowa: Nie należy usuwać fabrycznej pasty stykowej – jest ona kluczowa dla zapewnienia niskiej rezystancji przejścia i ochrony przed wilgocią.
• Kontrola wzrokowa: Po zakończeniu montażu należy sprawdzić, czy obudowa zacisku szczelnie przylega do izolacji przewodu, co gwarantuje zachowanie stopnia ochrony i odporności na warunki zewnętrzne.

FAQ

1. Czy zacisk Z3 wymaga zdejmowania izolacji z przewodu ASXS?
Nie, zacisk wykorzystuje technologię przebijania izolacji, co oznacza, że zęby styku przebijają się przez warstwę izolacyjną bezpośrednio do żyły roboczej podczas dokręcania śrub.

2. Czy produkt jest odporny na trudne warunki pogodowe?
Tak, obudowa z tworzywa odpornego na UV oraz elementy stalowe cynkowane ogniowo zapewniają pełną ochronę przed deszczem, śniegiem oraz intensywnym promieniowaniem słonecznym.

3. Do jakich przekrojów przewodów można stosować ten zacisk?
Zacisk jest przeznaczony do przewodów o przekroju znamionowym od 16 mm² do 120 mm², co pokrywa większość standardowych zastosowań w sieciach nN.
