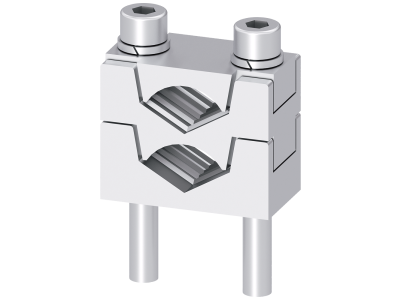

Zacisk pryzmatyczny podwójny 2x 150-185mm², do wielkości NH3 z przyłączem śrubowym | 3NP1963-1BB20 Siemens

Alternatywny kod produktu: 3NP19631BB20

Opis i Kluczowe Cechy

Zacisk pryzmatyczny podwójny Siemens 3NP1963-1BB20 stanowi akcesorium do bezpiecznikowych rozłączników izolacyjnych serii 3NP1 w wielkości NH3. Wyposażony w przyłącze śrubowe, umożliwia podłączenie dwóch przewodów o przekroju od 150 do 185 mm² każdy. Zestaw zawiera 3 sztuki zacisków, co pozwala na kompleksowe wyposażenie jednego rozłącznika trójfazowego lub elastyczne zastosowanie w różnych polach.

• Podwójny zacisk pryzmatyczny 2x150–185 mm²: umożliwia pewne i bezpieczne przyłączanie dwóch grubych przewodów o dużym przekroju, co jest kluczowe w instalacjach o znacznym obciążeniu prądowym.
• Przyłącze śrubowe: gwarantuje trwałe połączenie mechaniczne i elektryczne, łatwe w montażu i demontażu za pomocą standardowych narzędzi.
• Przeznaczenie do wielkości NH3: zapewnia kompatybilność z bezpiecznikowymi rozłącznikami izolacyjnymi Siemens 3NP1 w tej wielkości, co ułatwia rozbudowę i modernizację istniejących rozdzielnic.
• Zestaw 3 sztuk: dostarcza kompletną liczbę zacisków potrzebną do typowej instalacji trójfazowej, redukując konieczność dodatkowych zamówień.
• Akcesorium dedykowane do serii 3NP1: zapewnia optymalne dopasowanie i niezawodność w systemie bezpiecznikowych rozłączników izolacyjnych Siemens.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Jako element oryginalnego wyposażenia Siemens serii 3NP1 spełnia standardy bezpieczeństwa i jakości wymagane w instalacjach przemysłowych i infrastrukturalnych.

Zastosowanie

Zacisk pryzmatyczny podwójny 3NP1963-1BB20 znajduje zastosowanie przede wszystkim jako akcesorium do bezpiecznikowych rozłączników izolacyjnych. Dzięki dużej obciążalności i pewnemu połączeniu sprawdza się w wymagających instalacjach.

• Wyposażenie bezpiecznikowych rozłączników izolacyjnych Siemens 3NP1 w rozdzielnicach głównych i podrozdzielniach.
• Przyłączanie przewodów o dużym przekroju w przemysłowych liniach zasilających, np. w halach produkcyjnych czy budynkach użyteczności publicznej.
• Rozbudowa istniejących systemów szyn zbiorczych oraz stacji transformatorowych.
• Zastosowanie w instalacjach wymagających redundantnego lub równoległego podłączenia odbiorników (dwa przewody na fazę).

Wskazówki Montażowe

Montaż zacisków powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Zaciski montuje się w bezpiecznikowym rozłączniku izolacyjnym 3NP1 zgodnie z instrukcją producenta. Należy dobrać przekrój przewodów do obciążenia oraz stosować zalecany moment dokręcania śrub (szczegóły w dokumentacji technicznej Siemens). Przed uruchomieniem sprawdzić poprawność połączeń i dokręcenie.

FAQ

• Ile zacisków znajduje się w zestawie? W zestawie dostarczane są 3 sztuki zacisków pryzmatycznych podwójnych, co pozwala na pełne wyposażenie rozłącznika trójfazowego.
• Czy zacisk jest przeznaczony do przewodów miedzianych i aluminiowych? Producent nie określa rodzaju materiału – zalecamy stosowanie przewodów zgodnych z normami dla danego przekroju i warunków instalacji (np. miedzianych lub aluminiowych). Przed montażem należy sprawdzić kompatybilność z konkretnym typem przewodu.
• Czy zacisk można stosować z rozłącznikami innych producentów? Zacisk 3NP1963-1BB20 jest dedykowany do bezpiecznikowych rozłączników izolacyjnych Siemens serii 3NP1 w wielkości NH3. Stosowanie z innymi urządzeniami może wymagać indywidualnej weryfikacji zgodności.
