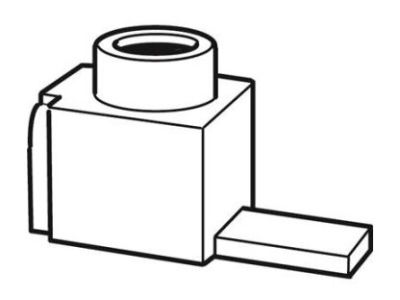

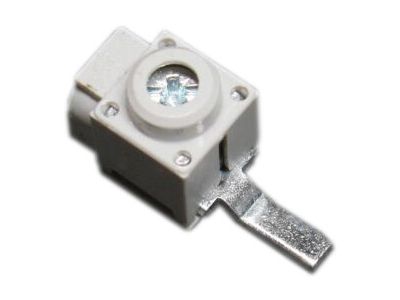

Zacisk, pro M compact, AST50/15S | 2CDL200011R5015 ABB

Alternatywny kod produktu: 2CDL200011R5015

Opis i Kluczowe Cechy

Zacisk pro M compact AST50/15S (symbol 2CDL200011R5015) to wysokiej jakości terminal połączeniowy zaprojektowany do bezpiecznych, trwałych i estetycznych połączeń przewodów w instalacjach elektrycznych. Przeznaczony do montażu na szynach TH 35 mm zgodnie z normami DIN. Charakteryzuje się kompaktową budową, co pozwala na optymalne wykorzystanie przestrzeni w rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy 15A: Zapewnia pewne połączenia dla obwodów o średnim obciążeniu, takich jak oświetlenie, gniazda wtykowe czy sterowanie.
• Przekrój 1,5mm²: Przeznaczony do przewodów o standardowych przekrojach, powszechnie stosowanych w instalacjach mieszkaniowych i komercyjnych.
• Napięcie znamionowe 500V: Gwarantuje bezpieczeństwo pracy w typowych instalacjach niskiego napięcia.
• Konstrukcja kompaktowa: Umożliwia gęste upakowanie w rozdzielnicach, oszczędzając miejsce i ułatwiając organizację obwodów.
• Montaż na szynie TH 35 mm: Kompatybilny z powszechnie stosowanymi szynami montażowymi, co przyspiesza i ułatwia instalację.

Zgodność z Normami

Zacisk AST50/15S spełnia wymagania normy PN-EN 60947-7-1 dotyczącej terminali połączeniowych oraz posiada oznaczenie CE. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa dla aparatury modułowej.

Zastosowanie

Zacisk pro M compact AST50/15S znajduje szerokie zastosowanie w instalacjach elektrycznych niskiego napięcia, zarówno w budownictwie mieszkaniowym, jak i przemysłowym.

• Połączenia w rozdzielnicach mieszkaniowych i budynkowych – oświetlenie, gniazda wtykowe, obwody sterowania.
• Instalacje przemysłowe – połączenia w szafach sterowniczych, panelach rozdzielczych maszyn.
• Systemy automatyki – łączenie sensorów, przekaźników i innych elementów niskonapięciowych.
• Małe instalacje elektryczne – warsztaty, garaże, magazyny, gdzie wymagana jest niezawodność i trwałość połączeń.

Wskazówki Montażowe

Montaż zacisku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Zacisk montować na szynie TH 35 mm, wprowadzić przewód o odpowiednim przekroju (1,5mm²) i dokręcić śrubę z zalecanym momentem (sprawdź w dokumentacji producenta). Unikać przekraczania maksymalnego prądu znamionowego. Po montażu należy przeprowadzić testy izolacji i ciągłości obwodu.

FAQ

• Jaki jest maksymalny prąd ciągły, jaki może przenosić zacisk? Zacisk AST50/15S jest klasyfikowany na prąd znamionowy 15A, co oznacza, że powinien być stosowany w obwodach o maksymalnym ciągłym obciążeniu nieprzekraczającym tej wartości.
• Czy zacisk jest kompatybilny z innymi terminalami na szynie TH 35 mm? Tak, zaciski pro M compact są zaprojektowane do współpracy z innymi elementami modułowymi zgodnymi z normami DIN, co pozwala na budowę spójnych systemów połączeń.
• Jakie są zalecane momenty dokręcania dla zacisku? Dokładne wartości momentu dokręcania nie zostały podane w danych produktu. Zaleca się stosowanie się do zaleceń producenta podanych w dokumentacji technicznej lub na opakowaniu zacisku.
