Zacisk, pro M compact, AST25/22QS | 2CDL200010R2522 ABB

Alternatywny kod produktu: 2CDL200010R2522

Opis i Kluczowe Cechy

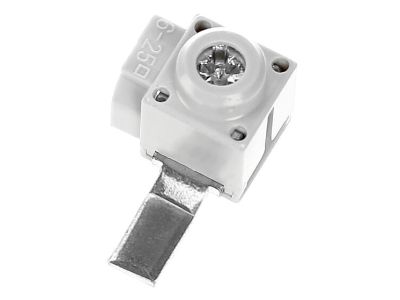

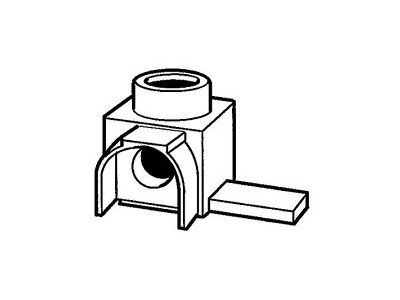

Zacisk połączeniowy pro M compact AST25/22QS (symbol 2CDL200010R2522) to zaawansowany element osprzętu elektrycznego zaprojektowany do montażu na szynach TH 35 mm. Przeznaczony do przewodów o przekroju do 25 mm², wyposażony w innowacyjny system zacisku śrubowego QS (Quick Screw), który gwarantuje szybkie, niezawodne i powtarzalne połączenia elektryczne.

• Przekrój przewodu 25 mm²: Zapewnia możliwość łączenia grubych przewodów w instalacjach przemysłowych, energetycznych i rozdzielniach.
• Zacisk śrubowy QS (Quick Screw): Umożliwia szybki montaż i demontaż bez konieczności stosowania dodatkowych narzędzi – oszczędność czasu podczas prac instalacyjnych.
• Zgodność z szyną TH 35 mm: Uniwersalny montaż na standardowych szynach montażowych, kompatybilny z aparaturą modułową i osprzętem elektrycznym.
• Materiał miedziany z powłoką cynową: Zapewnia wysoką przewodność elektryczną, odporność na korozję i długą żywotność połączenia.
• Kompaktowa konstrukcja pro M compact: Oszczędza miejsce w szafach i rozdzielnicach, umożliwiając gęstsze upakowanie aparatury.

Zgodność z Normami

Zacisk spełnia wymagania normy międzynarodowej IEC 60947-7-1 oraz europejskiej EN 60947-7-1. Posiada certyfikację CE i jest zgodny z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Zacisk pro M compact AST25/22QS znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających niezawodnych połączeń przewodów o dużych przekrojach.

• Rozdzielnice przemysłowe i energetyczne – łączenie przewodów zasilających i sterowniczych.
• Szafy sterownicze w systemach automatyki – pewne połączenia w obwodach sygnałowych i zasilających.
• Instalacje fotowoltaiczne – mocowanie i łączenie kabli o dużych przekrojach.
• Modernizacje i rozbudowy instalacji – szybkie i bezpieczne łączenie nowych przewodów z istniejącymi.

Wskazówki Montażowe

Montaż zacisku należy przeprowadzić po całkowitym odłączeniu napięcia w obwodzie. Zacisk należy zamontować na szynie TH 35 mm, a następnie wprowadzić przewód o odpowiednim przekroju (do 25 mm²) i dokręcić śrubę zacisku QS przy użyciu dedykowanego narzędzia. Moment dokręcania należy dostosować do średnicy przewodu i wymagań producenta. Po montażu należy sprawdzić szczelność połączenia i brak luzów. Zaleca się stosowanie kabli z odpowiednimi końcówkami tulejkowymi lub ocynowanymi.

FAQ

• Jaki jest maksymalny przekrój przewodu, jaki można podłączyć do zacisku AST25/22QS? Zacisk obsługuje przewody o przekroju do 25 mm² – zarówno miedziane, jak i aluminiowe (z odpowiednimi końcówkami).
• Czy zacisk wymaga specjalnego narzędzia do montażu? System QS pozwala na montaż i demontaż bez dodatkowych narzędzi, jednak do ostatecznego dokręcenia śruby zalecane jest użycie wkrętaka lub klucza dynamometrycznego.
• Czy zacisk jest odporny na wibracje? Konstrukcja zacisku z powłoką cynową oraz system QS zapewniają stabilne połączenie nawet w warunkach wibracji, co jest istotne w instalacjach przemysłowych.
