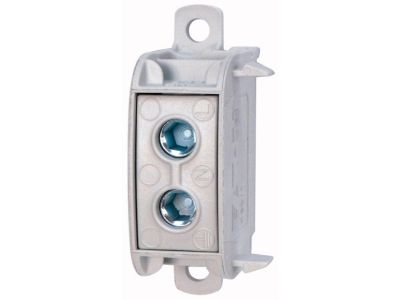

Zacisk pojedynczy przewodów PE/N/PEN 100, K50/1 | 098573 Eaton

Alternatywny kod produktu: K50/1

Opis i Kluczowe Cechy

Zacisk pojedynczy przewodów PE/N/PEN oznaczony symbolem 098573 (typ K50/1) to uniwersalne złącze blokowe przeznaczone do pracy z przewodami L, N, PE oraz PEN. Oferuje prąd znamionowy 150 A i zakres przekroju od 2,5 do 50 mm², co pozwala na bezpieczne prowadzenie obwodów o dużym obciążeniu bez ryzyka przegrzania styków. Szerokość modułu 1-polowego (1P) umożliwia oszczędne zagospodarowanie szyny DIN w rozdzielnicy.

• Prąd znamionowy 150 A: zapewnia rezerwę mocy i stabilną pracę w wymagających instalacjach, takich jak rozdzielnice główne czy piony.
• Zakres przekroju 2,5–50 mm²: obsługuje zarówno cienkie przewody sygnałowe, jak i grube kable zasilające – jedna listwa do różnych zastosowań.
• Stopień ochrony IP2X: chroni przed przypadkowym dotknięciem części pod napięciem (palcem), co podnosi bezpieczeństwo podczas prac serwisowych.
• Montaż zatrzaskowy na szynie DIN oraz przykręcany do płyty montażowej: elastyczność instalacji – szybki klik na szynę TH35 lub trwałe przymocowanie kołkami w obudowie CI.
• Możliwość grupowania z innymi zaciskami K50/1: tworzenie wielobiegunowych listew zaciskowych bez dodatkowych akcesoriów, co ułatwia rozbudowę rozdzielnicy.
• Taśma miedziana 3×9×0,8 mm zaciskana: zapewnia niską rezystancję styku i pewne połączenie przewodu z szyną zbiorczą.

Zgodność z Normami

Zacisk K50/1 został zaprojektowany zgodnie z europejskimi wymogami bezpieczeństwa oraz posiada certyfikat CE. Produkt spełnia standardy dotyczące aparatury modułowej stosowanej w instalacjach niskiego napięcia, co gwarantuje niezawodność w warunkach eksploatacyjnych.

Zastosowanie

Dzięki obsłudze przewodów L, N, PE i PEN oraz wysokiej obciążalności prądowej zacisk ten sprawdzi się w różnorodnych obwodach elektrycznych. Oto typowe scenariusze użycia:

• Rozdzielnica główna – jako zacisk przyłączeniowy dla szyn PE/N/PEN, łączący przewody ochronne i neutralne.
• Piony instalacyjne – dystrybucja energii do poszczególnych pięter lub stref budynku.
• Instalacje przemysłowe – przyłączanie odbiorników o dużym poborze prądu (silniki, piece, maszyny) do szyn zbiorczych.
• Automatyka budynkowa – tworzenie bezpiecznych połączeń przewodów ochronnych w szafach sterowniczych.

Wskazówki Montażowe

Montaż zacisku może być wykonywany wyłącznie przez personel z odpowiednimi uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Zacisk można zamocować na szynie TH35 (DIN) poprzez zatrzaśnięcie lub przykręcić do płyty montażowej za pomocą kołków w obudowie CI. Dokręć śruby zgodnie z momentem podanym w dokumentacji producenta. Przekrój przewodów dobieraj do prądu obciążenia – zalecany zakres to 2,5–50 mm². Po zaciśnięciu taśmy miedzianej upewnij się, że połączenie jest stabilne i nie ma luzów.

FAQ

• Czy zacisk K50/1 nadaje się do przewodów aluminiowych? Producent przewidział pracę z przewodami miedzianymi (L, N, PE, PEN). W przypadku aluminium skonsultuj się z dokumentacją techniczną – zalecamy stosowanie wkładek przejściowych.
• Jaki stopień ochrony ma zacisk? Deklarowany stopień ochrony to IP2X – ochrona przed dostępem palcem do części pod napięciem. Po zamontowaniu w rozdzielnicy całość ukłonu zapewnia wyższy stopień ochrony (np. IP3X/IP4X w zależności od obudowy).
• Czy można łączyć kilka zacisków K50/1 w jedną listwę? Tak, zaciski są przystosowane do grupowania – można je zestawiać obok siebie na szynie DIN, tworząc wielobiegunowe listwy PE/N/PEN bez potrzeby stosowania dodatkowych mostków.
