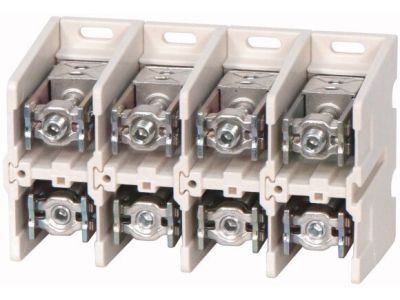

Zacisk podłączenia sieci 400A 4-bieg. K240/4 | 041628 Eaton

Alternatywny kod produktu: K240/4

Opis i Kluczowe Cechy

Zacisk podłączenia sieci K240/4 (symbol 041628) to wysokoprądowe urządzenie przyłączeniowe o znamionowym prądzie pracy 400 A, przeznaczone do pracy w sieciach trójfazowych z przewodem neutralnym (4 bieguny). Oferuje uniwersalność łączenia przewodów miedzianych i aluminiowych – zarówno okrągłych, jak i sektorowych, a także możliwość przyłączenia taśmy lub szyny Cu po stronie płaskiej. Konstrukcja zapewnia bezpieczne i trwałe połączenie w wymagających aplikacjach przemysłowych i energetycznych.

• Prąd znamionowy Ie 400 A: Umożliwia bezpieczne prowadzenie obciążeń o dużej mocy bez ryzyka przegrzania połączeń, idealny do głównych węzłów zasilania.
• 4 bieguny: Pełna obsługa sieci trójfazowej z przewodem neutralnym (L1, L2, L3, N), co zapewnia kompletne przyłączenie w standardowych instalacjach.
• Obsługa przewodów Cu i Al: Elastyczność w doborze materiału żył – zarówno miedź (kabel okrągły/sektorowy wielożyłowy i jednożyłowy 1x50–240 mm² lub 2x25–120 mm²), jak i aluminium (kabel sektorowy jednożyłowy 1x95–185 mm² lub 2x50–95 mm²).
• Dwustronne przyłącze – strona okrągła i płaska: Po jednej stronie końcówka kablowa (okrągła lub sektorowa), po drugiej możliwość podłączenia taśmy Cu 6×16×0,8 do 10×16×0,8 mm lub szyny Cu 25×15 mm – ułatwia integrację z szynoprzewodami i listwami zbiorczymi.
• Szeroki zakres przekrojów przyłączeniowych: Dopasowanie do różnych typów kabli (jednożyłowe/wielożyłowe, okrągłe/sektorowe) bez konieczności stosowania dodatkowych adapterów, co skraca czas montażu.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada oznaczenie CE. Zastosowane materiały i konstrukcja gwarantują bezpieczną eksploatację w instalacjach niskiego napięcia zgodnie z ogólnymi standardami branży elektrycznej.

Zastosowanie

Zacisk podłączenia sieci K240/4 przeznaczony jest do stosowania w rozdzielnicach głównych, złączach kablowych i węzłach rozdzielczych, gdzie wymagane jest pewne i wydajne przyłączenie dużych przekrojów przewodów.

• Przyłączanie kabli zasilających w rozdzielnicach głównych budynków przemysłowych i komercyjnych.
• Łączenie szyn zbiorczych z wyprowadzeniami kablowymi w stacjach transformatorowych i rozdzielnicach SN/nN.
• Węzły rozdzielcze w instalacjach fotowoltaicznych, pompowniach i obiektach infrastrukturalnych.
• Przygotowanie przyłącza dla agregatów prądotwórczych i zasilania rezerwowego.

Wskazówki Montażowe

Montaż zacisku może być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Przekrój przewodów dobrać zgodnie z obciążalnością prądową i warunkami instalacji. Moment dokręcania śrub zaciskowych stosować według dokumentacji producenta – nie wolno przekraczać wartości maksymalnych. Zaleca się używanie narzędzi dynamometrycznych. Połączenia należy regularnie kontrolować w ramach przeglądów okresowych.

FAQ

• Czy zacisk K240/4 obsługuje zarówno przewody miedziane, jak i aluminiowe? Tak, konstrukcja zacisku umożliwia bezpieczne przyłączenie żył wykonanych z miedzi i aluminium w podanych zakresach przekrojów. Należy przy tym przestrzegać zaleceń dotyczących przygotowania powierzchni (np. usunięcie tlenków z aluminium).
• Jakie są dopuszczalne przekroje dla przewodów miedzianych i aluminiowych? Dla miedzi: kabel okrągły/sektorowy jednożyłowy lub wielożyłowy – 1x50–240 mm² lub 2x25–120 mm². Dla aluminium: kabel sektorowy jednożyłowy – 1x95–185 mm² lub 2x50–95 mm². Po stronie płaskiej można podłączyć taśmę Cu 6×16×0,8÷10×16×0,8 mm lub szynę Cu 25×15 mm.
• Do jakich zastosowań najlepiej nadaje się ten zacisk? Przeznaczony jest do przyłączania kabli o dużym przekroju w rozdzielnicach głównych, złączach kablowych oraz węzłach rozdzielczych w obiektach przemysłowych, komercyjnych i infrastrukturalnych. Sprawdzi się także jako wejście zasilania w szafach sterowniczych i rozdzielczych średniego napięcia.
