Zacisk podłączenia sieci 250A 4-bieg. K150/4 | 034509 Eaton

Alternatywny kod produktu: K150/4

Opis i Kluczowe Cechy

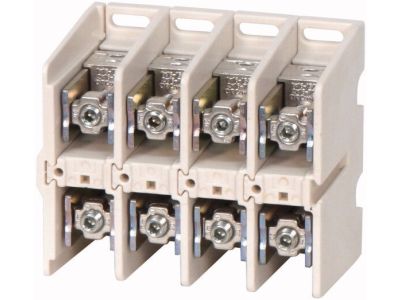

Zacisk podłączenia sieci K150/4 (symbol 034509) to czterobiegunowy zacisk o znamionowym prądzie pracy Ie 250 A, przeznaczony do przyłączania przewodów miedzianych i aluminiowych. Konstrukcja umożliwia podłączenie kabli o przekroju okrągłym (jedno- i wielożyłowych) oraz sektorowych po jednej stronie, a po drugiej – taśm miedzianych lub szyn Cu 18x4 mm. Dzięki temu sprawdza się zarówno w rozdzielnicach głównych, jak i w węzłach przyłączeniowych instalacji przemysłowych.

• Prąd znamionowy Ie 250 A: gwarantuje bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania połączeń.
• Cztery bieguny: umożliwiają podłączenie trzech faz i przewodu neutralnego (L1, L2, L3, N) lub innych kombinacji w jednym zacisku.
• Elastyczność przekrojów: obsługuje zarówno miedziane, jak i aluminiowe przewody okrągłe oraz sektorowe – zakresy 1x35–150 mm², 2x16–70 mm² (Cu) i 1x50–120 mm², 2x35–50 mm² (Al) – co ułatwia dostosowanie do istniejącej instalacji.
• Druga strona – taśma lub szyna: możliwość podłączenia taśmy Cu 1x(4x16x0,8) do 2x(6x16x0,8) lub szyny Cu 18x4 mm, idealne do przyłączania szyn zbiorczych w rozdzielnicach.
• Uniwersalność materiałowa: zacisk dopuszcza zarówno miedź, jak i aluminium, co zwiększa elastyczność projektowania i pozwala uniknąć dodatkowych przejściówek.

Zgodność z Normami

Zacisk został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Przeznaczony do montażu w rozdzielnicach niskiego napięcia, spełnia wymagania bezpieczeństwa elektrycznego stawiane tego typu osprzętowi.

Zastosowanie

Zacisk K150/4 znajduje zastosowanie w instalacjach elektroenergetycznych, rozdzielnicach głównych i podrozdzielnicach, gdzie wymagane jest pewne i bezpieczne przyłączanie przewodów o dużych przekrojach. Sprawdza się w następujących scenariuszach:

• Przyłączanie kabli zasilających w rozdzielnicach głównych budynków przemysłowych i komercyjnych.
• Podłączanie szyn zbiorczych do aparatury rozdzielczej (wyłączniki główne, odłączniki).
• Łączenie przewodów miedzianych i aluminiowych w instalacjach przemysłowych, np. w węzłach pomiarowych.
• Wykorzystanie jako zacisk przyłączeniowy w systemach dystrybucji energii o prądzie do 250 A.

Wskazówki Montażowe

Montaż zacisku powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany. Dokręcanie śrub zacisków należy wykonać zgodnie z dokumentacją producenta, stosując zalecany moment dokręcania. Przekrój przewodów dobrać do znamionowego prądu obciążenia oraz warunków instalacji (rodzaj izolacji, temperatura otoczenia). Zacisk przeznaczony jest do montażu wewnątrz rozdzielnic na odpowiednich listwach lub szynach montażowych.

FAQ

• Czy zacisk obsługuje przewody aluminiowe? Tak, zacisk K150/4 dopuszcza zarówno miedź, jak i aluminium – dla aluminium zakres przekrojów to kabel okrągły/ sektorowy jednożyłowy 1x50–120 mm² oraz 2x35–50 mm².
• Jaki moment dokręcania śrub należy stosować? Dokładna wartość momentu dokręcania powinna być pobrana z dokumentacji technicznej producenta. W przypadku jej braku zalecamy kontakt z producentem lub dostawcą w celu uzyskania właściwych danych.
• Czy można podłączyć szynę zbiorczą do drugiej strony? Tak, strona płaska umożliwia podłączenie taśmy miedzianej (1x(4x16x0,8) do 2x(6x16x0,8)) lub szyny Cu o przekroju 18x4 mm, co czyni go idealnym do łączenia z szynami zbiorczymi w rozdzielnicach.
