Zacisk podłączenia sieci 250A 3-bieg. K150/3 | 032136 Eaton

Alternatywny kod produktu: K150/3

Opis i Kluczowe Cechy

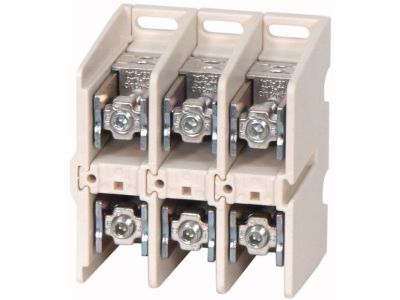

Zacisk podłączenia sieci K150/3 (symbol 032136) to trójbiegunowe urządzenie przyłączeniowe o znamionowym prądzie pracy Ie 250 A. Zaprojektowany do łączenia przewodów miedzianych i aluminiowych o dużych przekrojach, umożliwia bezpieczne i pewne przyłączanie kabli okrągłych, sektorowych, jedno- i wielożyłowych, a także taśm i szyn miedzianych. Dzięki dwóm stronom przyłączeniowym (okrągłej i płaskiej) zapewnia elastyczność w projektowaniu rozdzielnic głównych i węzłów zasilających.

• Prąd znamionowy Ie 250 A: gwarantuje bezpieczne przewodzenie wysokich prądów bez ryzyka przegrzania styków – idealny do zasilania głównych linii rozdzielczych.
• 3 bieguny: umożliwia jednoczesne podłączenie trzech faz w układzie trójfazowym, co upraszcza okablowanie i oszczędza miejsce w szafie.
• Szeroki zakres przekrojów (Cu i Al): obsługuje przewody okrągłe i sektorowe 1×35–150 mm² oraz 2×16–70 mm² (Cu), a także aluminiowe 1×50–120 mm² i 2×35–50 mm² – wszechstronność w doborze kabli.
• Druga strona przyłączeniowa (płaska): akceptuje taśmę Cu 1×(4×16×0,8) do 2×(6×16×0,8) oraz szynę Cu 18×4 mm – umożliwia bezpośrednie przyłączenie do szyn zbiorczych lub odgałęźnych.
• Materiał dostosowany do Cu i Al: konstrukcja zacisku minimalizuje ryzyko korozji galwanicznej i zapewnia trwałe połączenie niezależnie od rodzaju przewodu.

Zgodność z Normami

Zacisk K150/3 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami oraz standardami DIN, co potwierdza oznakowanie CE. Gwarantuje to bezpieczeństwo użytkowania oraz zgodność z wymaganiami stawianymi w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Zacisk podłączenia sieci K150/3 sprawdza się w miejscach, gdzie wymagane jest pewne i uporządkowane przyłączenie kabli o dużych przekrojach do szyn lub taśm zbiorczych.

• Przyłączanie kabli zasilających w rozdzielnicach głównych i podrozdzielniach przemysłowych.
• Realizacja węzłów odgałęźnych w układach trójfazowych o prądzie do 250 A.
• Łączenie przewodów aluminiowych i miedzianych w instalacjach kompensacji mocy biernej lub zasilania transformatorów.
• Stosowanie w szafach sterowniczych i energetycznych, gdzie wymagana jest elastyczność przyłączy (okrągłe/płaskie).

Wskazówki Montażowe

Montaż zacisku może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) – brak informacji o szerokości modułu, należy sprawdzić w dokumentacji technicznej producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny. Przekrój przewodów dobierz do prądu znamionowego 250 A oraz warunków obciążenia. Momenty dokręcania śrub zaciskowych stosuj zgodnie z zaleceniami producenta (wartości podane w karcie katalogowej).

FAQ

• Jaki jest maksymalny przekrój przewodu miedzianego, który można podłączyć od strony okrągłej? Dla kabla okrągłego miedzianego jednożyłowego maksymalny przekrój to 150 mm² (1×150 mm²). Dla dwóch przewodów – 2×70 mm².
• Czy zacisk obsługuje przewody aluminiowe? Tak – można podłączyć aluminiowy kabel okrągły jednożyłowy 1×50–120 mm² oraz aluminiowy kabel sektorowy jednożyłowy 1×50–120 mm² lub 2×35–50 mm².
• Co można podłączyć do strony płaskiej? Strona płaska przeznaczona jest dla taśmy miedzianej o wymiarach od 1×(4×16×0,8) do 2×(6×16×0,8) oraz dla szyny miedzianej 18×4 mm.
