Zacisk podłączenia sieci 160A 4-bieg. K95/4 | 027390 Eaton

Alternatywny kod produktu: K95/4

Opis i Kluczowe Cechy

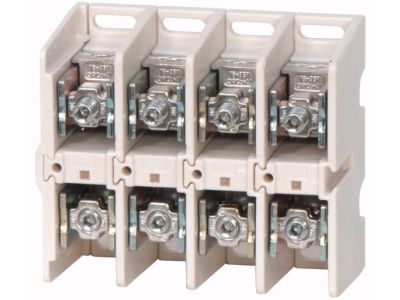

Zacisk podłączenia sieci K95/4 (symbol 027390) przeznaczony jest do bezpiecznego łączenia przewodów o dużych przekrojach w instalacach rozdzielczych. Urządzenie czterobiegunowe o znamionowym prądzie pracy Ie 160 A pozwala na obsługę obwodów o znacznym obciążeniu bez ryzyka przegrzania styków. Konstrukcja umożliwia podłączenie zarówno przewodów miedzianych, jak i aluminiowych, co zwiększa uniwersalność zastosowania.

• Znamionowy prąd pracy Ie 160 A: Gwarantuje bezpieczną pracę w obwodach głównych i przyłączach o dużym zapotrzebowaniu na energię, minimalizując ryzyko przegrzania.
• Liczba styków 4 (4-biegunowy): Umożliwia kompleksowe podłączenie sieci trójfazowej z przewodem neutralnym w jednym zacisku, oszczędzając miejsce w rozdzielnicy.
• Przystosowany do przewodów miedzianych i aluminiowych: Strona okrągła przyjmuje kable okrągłe i sektorowe – miedź 1×16–95 mm², aluminium 1×35–70 mm² – co daje elastyczność w doborze przewodów.
• Druga strona do połączeń płaskich: Akceptuje taśmę Cu 3×9×0,8 do 6×9×0,8 mm lub szynę Cu 18×4 mm, co ułatwia łączenie z szyną zbiorczą lub głównymi torami prądowymi.
• Konstrukcja do pracy z Al i Cu: Specjalne rozwiązania styku (bez informacji o konkretnym materiale) minimalizują ryzyko korozji galwanicznej przy podłączeniu aluminium, zapewniając trwałe połączenie.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich (oznakowanie CE) oraz jest zgodny ze standardami DIN, co potwierdza jego jakość i bezpieczeństwo w instalacjach niskiego napięcia. Montaż i użytkowanie zgodnie z dokumentacją producenta zapewniają pełną zgodność z przepisami.

Zastosowanie

Zacisk K95/4 dedykowany jest do wykonywania bezpiecznych i niezawodnych przyłączy sieciowych w rozdzielnicach głównych, złączach budynków oraz węzłach rozdziału energii. Sprawdza się zarówno w obiektach mieszkalnych, jak i przemysłowych.

• Podłączenie głównego przewodu zasilającego w rozdzielnicy budynku mieszkalnego lub wielorodzinnego.
• Przyłącza licznikowe i złącza kablowo‑bezpiecznikowe w układach sieciowych.
• Węzły rozdziału energii w halach przemysłowych, magazynach i obiektach komercyjnych.
• Łączenie szyn zbiorczych z głównymi obwodami odbiorczymi przy zastosowaniu strony płaskiej.

Wskazówki Montażowe

Montaż zacisku może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Dobierz przekrój przewodów do spodziewanego prądu obciążenia oraz długości linii. Dokręć śruby zgodnie z momentem wskazanym w dokumentacji producenta – nadmierne lub niedostateczne dokręcenie może pogorszyć parametry połączenia. Stosuj przewody miedziane lub aluminiowe w zakresach podanych w karcie katalogowej.

FAQ

• Czy zacisk K95/4 umożliwia podłączenie przewodów aluminiowych? Tak, strona okrągła przystosowana jest do kabli aluminiowych sektorowych jednożyłowych o przekroju od 35 do 70 mm². Dla miedzi zakres wynosi 16–95 mm².
• Jaką liczbę biegunów ma ten zacisk? Jest to model 4‑biegunowy – posiada 4 styki, co pozwala na podłączenie trzech faz i przewodu neutralnego lub innej konfiguracji czteroprzewodowej.
• Czy mogę użyć drugiej strony tylko do szyny zbiorczej? Tak, druga strona płaska akceptuje zarówno taśmę miedzianą o wymiarach 3×9×0,8 do 6×9×0,8 mm, jak i szynę Cu 18×4 mm. Wybór zależy od konfiguracji Twojej rozdzielnicy.
