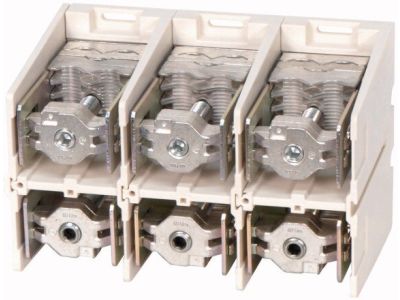

Zacisk podłączenia sieci 1000A 3-bieg. K3X240/3 | 058239 Eaton

Alternatywny kod produktu: K3X240/3

Opis i Kluczowe Cechy

Zacisk podłączenia sieci K3X240/3 (symbol 058239) to trójbiegunowy zacisk o znamionowym prądzie pracy Ie 1000 A, zaprojektowany do bezpiecznego i pewnego łączenia przewodów o dużych przekrojach. Konstrukcja umożliwia podłączenie zarówno kabli okrągłych, jak i sektorowych, wykonanych z miedzi lub aluminium, co zapewnia uniwersalność w zastosowaniach przemysłowych i energetycznych.

• Znamionowy prąd pracy Ie 1000 A: gwarantuje bezpieczną pracę w obwodach o bardzo dużym obciążeniu, minimalizując ryzyko przegrzania styków i strat mocy.
• Liczba biegunów 3: umożliwia kompleksowe podłączenie trójfazowej sieci zasilającej, spełniając wymagania typowych instalacji energetycznych.
• Szeroki zakres przekrojów przewodów (strona okrągła/sektorowa): obsługuje kable miedziane i aluminiowe o przekrojach od 3x50 do 3x240 mm² (oraz 2x150-300 mm²), co pozwala na elastyczne dopasowanie do istniejącej infrastruktury bez konieczności dodatkowych adapterów.
• Druga strona do taśmy lub szyny Cu: umożliwia podłączenie taśmy miedzianej w wymiarach od 2x(11x21x1,10) do 40x(1x10x50,1) mm lub szyny Cu 60x15 mm, co ułatwia rozdział mocy w rozdzielnicy głównej.
• Obsługa zarówno miedzi, jak i aluminium: jedna konstrukcja do obu materiałów przewodzących, co redukuje liczbę potrzebnych elementów i skraca czas montażu.

Zgodność z Normami

Zacisk K3X240/3 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN dla aparatury łączeniowej. Posiada certyfikację CE potwierdzającą spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Wszelkie prace instalacyjne należy wykonywać w oparciu o dokumentację techniczną producenta i przepisy krajowe.

Zastosowanie

Zacisk przeznaczony jest do profesjonalnych instalacji elektroenergetycznych, gdzie wymagana jest niezawodna dystrybucja prądu o dużym natężeniu. Sprawdza się w rozdzielnicach głównych, szafach zasilających oraz węzłach przyłączeniowych.

• Przyłącze kabla zasilającego do rozdzielnicy głównej w budynkach przemysłowych i użyteczności publicznej.
• Rozdział mocy w szafach zasilających dla hal produkcyjnych, centrów danych i instalacji fotowoltaicznych.
• Podłączenie transformatorów średniego napięcia do szyn zbiorczych lub taśm miedzianych.
• Miejsce przyłączeniowe dla agregatów prądotwórczych i układów zasilania awaryjnego.

Wskazówki Montażowe

Montaż zacisku K3X240/3 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i zabezpieczeniu przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej, stosując moment dokręcania śrub zgodny z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu znamionowego 1000 A i warunków chłodzenia. Przed podłączeniem należy oczyścić powierzchnie stykowe, a dla przewodów aluminiowych zastosować pastę przeciwutleniającą.

FAQ

• Czy zacisk obsługuje jednocześnie przewody miedziane i aluminiowe? Tak, konstrukcja zacisku K3X240/3 pozwala na podłączanie zarówno miedzianych, jak i aluminiowych kabli okrągłych i sektorowych, bez konieczności stosowania dodatkowych przejściówek.
• Jaki jest maksymalny przekrój przewodu po stronie okrągłej? Dla kabla okrągłego wielożyłowego i jednożyłowego (miedź) maksymalny przekrój to 3x240 mm², a w konfiguracji 2x150-300 mm². Dla aluminium – odpowiednio 3x150-185 mm² lub 2x150-240 mm².
• Czy mogę podłączyć ten zacisk bezpośrednio do szyny zbiorczej? Tak, strona płaska zacisku została zaprojektowana do podłączenia taśmy miedzianej (np. 40x(1x10x50,1) mm) lub szyny Cu o przekroju 60x15 mm, co umożliwia bezpośrednie połączenie z szyną rozdzielnicy głównej.
