Zacisk odgałęźny przebijający pod napięciem 120-120/P | 427111 Cellpack

Opis i Kluczowe Cechy

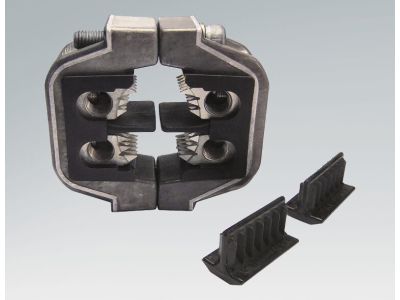

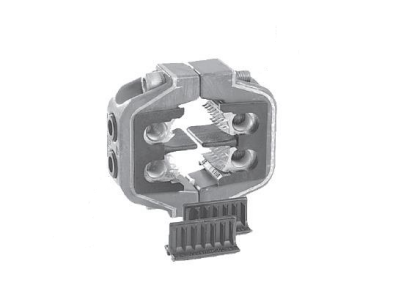

Zacisk odgałęźny przebijający 120-120/P (indeks 427111) to innowacyjne akcesorium przeznaczone do szybkiego i bezpiecznego tworzenia odgałęzień na 4-żyłowych kablach niskiego napięcia bez konieczności odłączania napięcia. Zaprojektowany do pracy z izolacją PVC lub XLPE, umożliwia montaż w trakcie eksploatacji instalacji, co minimalizuje przestoje i zwiększa efektywność prac serwisowych.

• Montaż pod napięciem: Eliminuje potrzebę odłączania zasilania – kluczowe dla ciągłości procesów przemysłowych i budowlanych.
• Przebijający mechanizm zacisku: Zapewnia pewny kontakt elektryczny poprzez przebicie izolacji bez uszkodzenia żył kabla głównego.
• Zastosowanie na kable 4-żyłowe: Uniwersalny dla izolacji PVC i XLPE – kompatybilny z szeroką gamą kabli stosowanych w instalacjach niskiego napięcia.
• Łatwa i bezpieczna instalacja: Jednoetapowy proces montażu z użyciem standardowych narzędzi – redukuje ryzyko błędów i skraca czas prac.
• Przeznaczony do niskiego napięcia: Optymalne rozwiązanie do instalacji 230/400V, gdzie wymagane są szybkie modyfikacje sieci.

Zgodność z Normami

Zacisk spełnia wymagania dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego i posiada oznakowanie CE. Przeznaczony do stosowania w instalacjach zgodnych z normami EN 61238-1 i IEC 61238-1.

Zastosowanie

Zacisk odgałęźny 120-120/P idealnie sprawdza się w sytuacjach wymagających szybkiej modyfikacji istniejącej instalacji bez konieczności wyłączania zasilania.

• Prace serwisowe i modernizacyjne w instalacjach przemysłowych – dodawanie nowych punktów odbioru.
• Montaż dodatkowych obwodów w istniejących rozdzielnicach bez wyłączania napięcia.
• Szybkie tworzenie odgałęzień w instalacjach budowlanych i remontowych.
• Zastosowania w energetyce rozproszonej – podłączanie nowych odbiorników do istniejących linii.

Wskazówki Montażowe

Montaż zacisku powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, posiadający wiedzę z zakresu pracy pod napięciem. Przed rozpoczęciem prac należy zweryfikować zgodność kabla (izolacja PVC/XLPE) i sprawdzić, czy napięcie w instalacji nie przekracza 690V. Zacisk należy montować zgodnie z instrukcją producenta, używając dedykowanego narzędzia do zaciskania. Po montażu należy przeprowadzić pomiar rezystancji izolacji i ciągłości obwodu. Nigdy nie przekraczać maksymalnego prądu znamionowego zacisku (szczegóły w dokumentacji).

FAQ

• Czy zacisk może być stosowany na kablach z izolacją XLPE? Tak, zacisk jest kompatybilny z izolacją PVC i XLPE – sprawdź jednak zakres średnic kabla podany w dokumentacji produktu.
• Jaki jest maksymalny prąd znamionowy zacisku? Maksymalny prąd znamionowy nie został podany w dostępnych danych. Weryfikuj specyfikację techniczną na etykiecie produktu lub w karcie katalogowej producenta.
• Czy montaż wymaga specjalistycznego narzędzia? Tak, do prawidłowego zaciskania zalecane jest użycie dedykowanego narzędzia zaciskowego, które zapewni odpowiednią siłę i powtarzalność montażu.
