Zacisk odgałęźny HLAK-35-1/6SZ szary | HLAK-35-1/6SZ Trytyt

Opis i Kluczowe Cechy

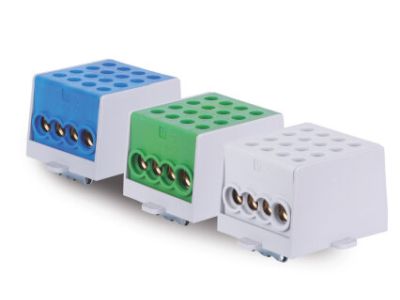

Zacisk odgałęźny HLAK-35-1/6SZ (symbol HLAK-35-1/6SZ) w kolorze szarym to zaawansowane rozwiązanie do tworzenia odgałęzień w instalacjach elektrycznych. Przeznaczony do montażu na szynie DIN TS/TH35 w układzie pionowym lub poziomym. Charakteryzuje się wysoką obciążalnością prądową i trwałością mechaniczną, co gwarantuje niezawodność połączeń w szafach rozdzielczych i sterowniczych.

• Przekrój przewodu głównego 2x35mm²: Umożliwia podłączenie grubych przewodów zasilających o wysokim obciążeniu prądowym.
• 6 odgałęzień po 25mm²: Pozwala na elastyczne rozprowadzanie energii do kilku obwodów odbiorczych z jednego punktu zasilania.
• Materiał korpusu – mosiądz cynowany: Zapewnia doskonałą przewodność elektryczną i odporność na korozję, co wydłuża żywotność złącza.
• Śruby ze stali ocynkowanej: Gwarantują pewne połączenie i odporność na działanie czynników zewnętrznych.
• Obudowa z poliamidu: Izolacja i ochrona przed uszkodzeniami mechanicznymi, a także odporność na wysokie temperatury.
• Napięcie znamionowe 400V: Przystosowany do pracy w instalacjach trójfazowych o standardowym napięciu sieciowym.

Zgodność z Normami

Zacisk HLAK-35-1/6SZ spełnia wymagania dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego i posiada deklarację zgodności CE. Zaprojektowany zgodnie z normami dla aparatury niskonapięciowej, w tym normami IEC 60947 i EN 60947.

Zastosowanie

Zacisk odgałęźny HLAK-35-1/6SZ znajduje szerokie zastosowanie w instalacjach elektrycznych, szczególnie tam, gdzie wymagane jest tworzenie odgałęzień z głównego przewodu zasilającego.

• Szafy rozdzielcze w budynkach mieszkalnych i przemysłowych – rozprowadzanie zasilania do poszczególnych obwodów.
• Szafy sterownicze w maszynach i urządzeniach przemysłowych – organizacja połączeń elektrycznych.
• Instalacje fotowoltaiczne – rozgałęzianie przewodów pomiędzy panelami a inwerterem.
• Systemy zasilania awaryjnego (UPS) – pewne połączenia w układach szeregowych.

Wskazówki Montażowe

Montaż zacisku powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Zacisk należy montować na szynie DIN TS/TH35, zachowując odpowiednie odstępy między sąsiednimi zaciskami dla zapewnienia wentylacji. Przed rozpoczęciem prac należy odłączyć napięcie w całej instalacji. Przewody należy odpowiednio przygotować: usunąć izolację, oczyścić końcówki i upewnić się, że są prostopadłe. Śruby zaciskowe dokręcać momentem zgodnym z zaleceniami producenta (szczegółowe dane w dokumentacji technicznej).

FAQ

• Czy zacisk HLAK-35-1/6SZ nadaje się do montażu poziomego? Tak, zacisk jest przystosowany do montażu zarówno w układzie pionowym, jak i poziomym na szynie DIN TS/TH35.
• Jaki jest maksymalny prąd roboczy zacisku? Maksymalny prąd roboczy nie został podany w danych produktu. Dla określenia obciążalności należy zapoznać się z dokumentacją techniczną.
• Czy zacisk można stosować w instalacjach zewnętrznych? Zacisk nie jest przeznaczony do stosowania w warunkach zewnętrznych narażonych na działanie czynników atmosferycznych. Zaleca się stosowanie w suchych, wewnętrznych pomieszczeniach.
