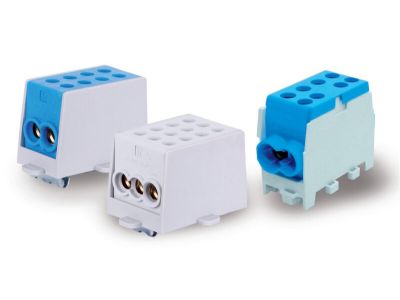

Zacisk odgałęźny HLAK-35-1/2ZI zielony | HLAK-35-1/2ZI Trytyt

Opis i Kluczowe Cechy

Zacisk odgałęźny HLAK-35-1/2ZI marki TRYTYT to profesjonalne rozwiązanie przeznaczone do bezpiecznego i efektywnego rozdziału energii w szafach rozdzielczych oraz sterowniczych. Produkt charakteryzuje się solidną konstrukcją, gdzie korpus wykonany został w kolorze jasnoszarym (RAL 7035), natomiast pokrywa w kolorze zielonym pozwala na natychmiastową identyfikację wizualną toru ochronnego (PE). Dzięki modułowej budowie, zaciski te umożliwiają tworzenie przejrzystych układów szeregowych, co znacząco podnosi standard estetyczny i techniczny instalacji.

• Wysoka obciążalność: Konstrukcja przystosowana do pracy w sieciach o napięciu znamionowym AC 400V.
• Uniwersalny montaż: Możliwość instalacji na standardowej szynie montażowej TS/TH35 zarówno w orientacji pionowej, jak i poziomej.
• Identyfikacja kolorystyczna: Zielona pokrywa ułatwia bezbłędne przypisanie funkcji zacisku w rozdzielnicy.
• Trwałość: Wykonanie z materiałów odpornych na starzenie i wysokie temperatury panujące wewnątrz obudów elektroinstalacyjnych.

Zgodność z Normami

Zacisk HLAK-35-1/2ZI został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi wymogami normy DIN-VDE 0603-2. Gwarantuje to pełne bezpieczeństwo użytkowania w instalacjach niskiego napięcia oraz kompatybilność z osprzętem elektroinstalacyjnym stosowanym w nowoczesnym budownictwie mieszkaniowym i przemysłowym. Spełnienie tych standardów potwierdza wysoką jakość wykonania oraz odporność na przebicia elektryczne.

Zastosowanie

Produkt znajduje szerokie zastosowanie w branży elektroinstalacyjnej i automatyce przemysłowej. Jest niezastąpiony przy budowie rozdzielnic głównych i podrozdzielnic, gdzie wymagany jest pewny punkt odgałęźny dla przewodów o większych przekrojach. Dzięki swojej budowie, zacisk HLAK-35-1/2ZI idealnie sprawdza się w:

• Szafach sterowniczych maszyn i urządzeń.
• Rozdzielnicach budynkowych (mieszkaniowych i komercyjnych).
• Systemach zasilania gwarantowanego i układach SZR.
• Modernizacjach istniejących instalacji wymagających uporządkowania struktury okablowania.

Wskazówki Montażowe

Montaż zacisku powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Zacisk należy zatrzasnąć na szynie DIN (TS/TH35), upewniając się, że mechanizm blokujący trzyma stabilnie. Podczas podłączania przewodów należy zwrócić uwagę na odpowiednią długość odizolowania żyły oraz zastosowanie właściwego momentu dokręcania śrub, co zapobiega przegrzewaniu się styku. Konstrukcja pozwala na montaż w układzie pionowym lub poziomym, co daje dużą elastyczność przy projektowaniu wnętrza szafy.

FAQ

• Czy zacisk HLAK-35-1/2ZI można łączyć w bloki? Tak, konstrukcja zacisków HLAK pozwala na tworzenie układów szeregowych na szynie montażowej, co ułatwia zarządzanie wieloma obwodami.
• Do czego służy zielony kolor pokrywy? Kolor zielony jest standardowo używany do oznaczania zacisków ochronnych, co przyspiesza prace serwisowe i minimalizuje ryzyko pomyłki podczas podłączania.
• Na jakiej szynie montuje się ten zacisk? Produkt jest w pełni kompatybilny ze standardową szyną montażową TS/TH35 (szyna DIN).
• Czy zacisk jest odporny na napięcie 400V? Tak, zgodnie z normą DIN-VDE 0603-2, zacisk jest przystosowany do pracy przy napięciu znamionowym AC 400V.
