Zacisk odgałęźny HLAK-35-1/2SZ szary | HLAK-35-1/2SZ Trytyt

Opis i Kluczowe Cechy

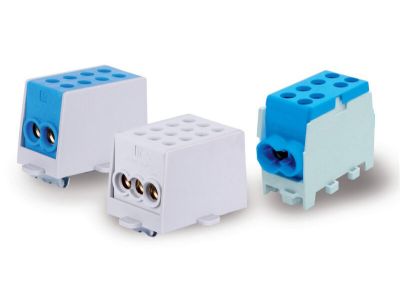

Zacisk odgałęźny HLAK-35-1/2SZ marki TRYTYT to profesjonalne rozwiązanie przeznaczone do bezpiecznego i efektywnego rozdziału energii elektrycznej wewnątrz rozdzielnic. Produkt charakteryzuje się solidną konstrukcją, w której obudowa została wykonana w kolorze jasnoszarym (RAL 7035). Model ten posiada konfigurację 1/2, co oznacza możliwość podłączenia jednego przewodu głównego oraz dwóch przewodów odgałęźnych, co znacząco ułatwia tworzenie rozbudowanych układów zasilających.

• Uniwersalność montażu: Zaciski są przystosowane do montażu na standardowej szynie montażowej TS/TH35, co pozwala na ich instalację zarówno w układzie pionowym, jak i poziomym, zależnie od dostępnej przestrzeni w szafie sterowniczej.
• Identyfikacja wizualna: Dzięki systemowi kolorystycznemu (w tym modelu kolor szary), instalatorzy mogą błyskawicznie zidentyfikować przeznaczenie zacisku, co minimalizuje ryzyko błędów podczas prac konserwacyjnych lub rozbudowy sieci.
• Wysoka wytrzymałość: Materiały użyte do produkcji zapewniają stabilność termiczną i mechaniczną, niezbędną w wymagających środowiskach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany z najwyższą dbałością o standardy bezpieczeństwa obowiązujące w Unii Europejskiej. Zacisk HLAK-35-1/2SZ jest w pełni zgodny z normą DIN-VDE 0603-2, która określa wymagania dla osprzętu instalacyjnego stosowanego w instalacjach o napięciu znamionowym AC 400V. Zgodność ta gwarantuje, że element ten wytrzyma obciążenia prądowe przewidziane dla przekrojów do 35 mm², zapewniając długotrwałą i bezawaryjną pracę całego systemu rozdzielczego.

Zastosowanie

Zaciski typu HLAK znajdują szerokie zastosowanie w sektorze elektroenergetycznym oraz automatyce przemysłowej. Są one kluczowym elementem w:

• Szafach rozdzielczych: Służą do tworzenia głównych punktów rozdziału energii w budownictwie mieszkaniowym i komercyjnym.
• Szafach sterowniczych: Umożliwiają uporządkowane i bezpieczne łączenie obwodów sterowania z obwodami mocy.
• Układach szeregowych: Dzięki modułowej budowie pozwalają na łatwe łączenie wielu zacisków w jeden blok rozdzielczy na szynie DIN.

Wskazówki Montażowe

Aby zapewnić maksymalne bezpieczeństwo i optymalne parametry przewodzenia, podczas montażu zacisku HLAK-35-1/2SZ należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodów: Należy zadbać o odpowiednie odizolowanie końcówek przewodów oraz, w przypadku linek, zastosowanie tulejek zaciskowych o odpowiednim przekroju.
• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z odpowiednią siłą, aby zapewnić trwały styk elektryczny i zapobiec przegrzewaniu się punktu połączenia.
• Pozycjonowanie na szynie: Po zatrzaśnięciu na szynie TS/TH35 warto upewnić się, że zacisk przylega stabilnie i nie przesuwa się pod wpływem ciężaru grubych przewodów o przekroju 35 mm².

FAQ

• Czy zacisk HLAK-35-1/2SZ można stosować do przewodów aluminiowych? Standardowo zaciski te są dedykowane do przewodów miedzianych. W przypadku stosowania aluminium należy upewnić się, czy producent dopuszcza taką możliwość i zastosować odpowiednią pastę stykową.
• Jakie jest napięcie znamionowe dla tego produktu? Zacisk jest certyfikowany do pracy w układach o napięciu przemiennym AC 400V zgodnie z normą DIN-VDE 0603-2.
• Czy kolor obudowy ma znaczenie techniczne? Kolor jasnoszary (RAL 7035) jest standardem dla zacisków fazowych, jednak kluczowe jest zachowanie spójności z projektem instalacji i schematem kolorystycznym przyjętym w danej rozdzielnicy.
