Zacisk odgałęźny HLAK-25-1/2ZI zielony | HLAK-25-1/2ZI Trytyt

Opis i Kluczowe Cechy

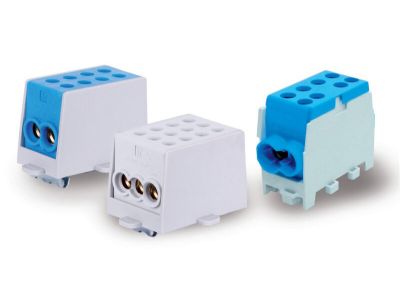

Zacisk odgałęźny HLAK-25-1/2ZI marki TRYTYT to profesjonalne rozwiązanie elektroinstalacyjne, zaprojektowane z myślą o bezpiecznym i uporządkowanym rozdziale energii wewnątrz szaf rozdzielczych oraz sterowniczych. Model ten charakteryzuje się konstrukcją 1/2, co oznacza możliwość podłączenia jednego przewodu głównego oraz dwóch przewodów odgałęźnych o przekroju do 25 mm². Wykorzystanie wysokiej jakości materiałów izolacyjnych w kolorze jasnoszarym (RAL 7035) w połączeniu z zieloną pokrywą pozwala na natychmiastową identyfikację toru ochronnego (PE), co znacząco podnosi standardy bezpieczeństwa i ułatwia prace serwisowe.

• Uniwersalność montażu: Konstrukcja zacisku umożliwia stabilne osadzenie na standardowej szynie montażowej TS/TH35, zarówno w orientacji pionowej, jak i poziomej.
• Modułowość: Zaciski typu HLAK są przystosowane do tworzenia rozbudowanych układów szeregowych, co pozwala na optymalne zagospodarowanie przestrzeni w rozdzielnicy.
• Trwałość: Solidna obudowa wykonana z tworzywa odpornego na starzenie gwarantuje długowieczność instalacji nawet przy pełnym obciążeniu prądowym.
• Czytelność: Wyraźne rozróżnienie kolorystyczne pokryw eliminuje ryzyko pomyłek podczas krosowania przewodów.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Zacisk HLAK-25-1/2ZI spełnia wymagania normy DIN-VDE 0603-2, co potwierdza jego przydatność do pracy w instalacjach o napięciu znamionowym AC 400V. Zgodność z tymi standardami jest gwarancją, że element wytrzyma obciążenia mechaniczne i termiczne występujące w profesjonalnych systemach rozdziału energii.

Zastosowanie

Zaciski odgałęźne HLAK znajdują szerokie zastosowanie w sektorze przemysłowym oraz budownictwie wielorodzinnym. Są niezastąpione w:

• Szafach rozdzielczych: Jako główne punkty rozdziału potencjałów ochronnych.
• Układach sterowniczych: Gdzie wymagana jest wysoka niezawodność połączeń i przejrzystość okablowania.
• Modernizacjach instalacji: Pozwalają na szybkie i bezpieczne dołożenie nowych obwodów bez konieczności przebudowy całej sekcji zasilania.
• Rozdzielnicach głównych: Zapewniając stabilne połączenie przewodów o dużych przekrojach.

Wskazówki Montażowe

Aby zapewnić maksymalną wydajność i bezpieczeństwo instalacji, podczas montażu zacisku HLAK-25-1/2ZI należy przestrzegać poniższych zaleceń:

• Montaż na szynie: Zacisk należy pewnie zatrzasnąć na szynie TS/TH35. W przypadku montażu pionowego warto zastosować blokady końcowe, aby zapobiec przesuwaniu się modułów.
• Przygotowanie przewodów: Końcówki przewodów powinny być odizolowane na odpowiedniej długości, a w przypadku linek miedzianych zaleca się stosowanie tulejek zaciskowych.
• Moment dokręcania: Należy zwrócić szczególną uwagę na siłę dokręcania śrub zaciskowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się punktu połączenia.
• Identyfikacja: Zielona pokrywa zacisku jednoznacznie wskazuje na przeznaczenie dla przewodów ochronnych (PE) lub wyrównawczych.

FAQ

1. Czy zacisk HLAK-25-1/2ZI można łączyć z innymi kolorami zacisków HLAK?
Tak, konstrukcja pozwala na łączenie zacisków w bloki szeregowe, co ułatwia tworzenie kompletnych sekcji zasilających (L, N, PE).

2. Jakie napięcie znamionowe obsługuje ten zacisk?
Zacisk jest certyfikowany do pracy przy napięciu przemiennym AC 400V, zgodnie z normą DIN-VDE 0603-2.

3. Czy produkt nadaje się do montażu na zewnątrz?
Zacisk jest przeznaczony do montażu wewnątrz obudów, szaf rozdzielczych i sterowniczych, które zapewniają odpowiedni stopień ochrony IP przed czynnikami zewnętrznymi.
