Zacisk odgałęźny HLAK-25-1/2SZ szary | HLAK-25-1/2SZ Trytyt

Opis i Kluczowe Cechy

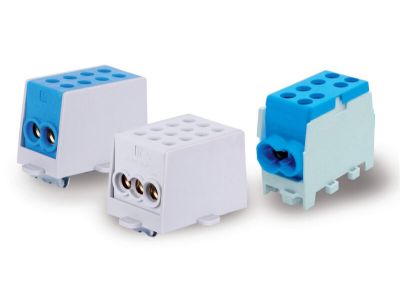

Zacisk odgałęźny HLAK-25-1/2SZ marki TRYTYT to profesjonalne rozwiązanie przeznaczone do efektywnego i bezpiecznego rozdziału energii w szafach rozdzielczych oraz sterowniczych. Produkt charakteryzuje się wysoką jakością wykonania, gdzie obudowa została utrzymana w standardowym kolorze jasnoszarym (RAL 7035), co zapewnia estetyczny wygląd i spójność z innymi komponentami aparatury modułowej. Konstrukcja zacisku pozwala na przyłączenie przewodów o przekroju do 25 mm², co gwarantuje stabilność termiczną i mechaniczną przy przesyłaniu prądów roboczych w instalacjach o napięciu znamionowym AC 400V.

• Modułowość: Możliwość tworzenia rozbudowanych układów szeregowych, co optymalizuje przestrzeń wewnątrz rozdzielnicy.
• Identyfikacja wizualna: System kolorystycznych pokryw ułatwia bezbłędne przypisanie zacisków do torów fazowych, neutralnych lub ochronnych.
• Trwałość: Wykonanie z materiałów odpornych na starzenie i wysokie temperatury pracy.
• Uniwersalność montażu: Pełna kompatybilność ze standardową szyną montażową TS/TH35.

Zgodność z Normami

Zacisk HLAK-25-1/2SZ został zaprojektowany i wyprodukowany w ścisłym oparciu o rygorystyczne normy techniczne. Kluczowym wyznacznikiem jakości jest zgodność z normą DIN-VDE 0603-2, która określa wymagania dla osprzętu instalacyjnego stosowanego w tablicach rozdzielczych przy napięciu przemiennym do 400V. Dzięki temu inżynierowie i instalatorzy mają pewność, że komponent spełnia europejskie standardy bezpieczeństwa elektrycznego oraz posiada odpowiednią wytrzymałość dielektryczną.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze elektroenergetycznym oraz automatyce przemysłowej. Jest idealnym wyborem do:

• Głównych rozdzielnic budynkowych, gdzie wymagany jest pewny podział zasilania na poszczególne obwody.
• Szaf sterowniczych maszyn, wymagających uporządkowanego systemu mostkowania i odgałęzień.
• Modernizacji istniejących instalacji, dzięki łatwemu montażowi na szynie DIN.
• Systemów zasilania gwarantowanego i rozdzielnic potrzeb własnych w obiektach komercyjnych.

Wskazówki Montażowe

Montaż zacisku HLAK-25-1/2SZ jest intuicyjny, jednak wymaga zachowania dobrych praktyk elektroinstalacyjnych. Zacisk jest przystosowany do montażu na szynie TS/TH35 i może pracować zarówno w układzie pionowym, jak i poziomym, co daje dużą swobodę przy projektowaniu układu szyn. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania śrub zaciskowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się stosowanie tulejek zaciskowych w przypadku przewodów typu linka, co zwiększa powierzchnię styku i zapobiega przecinaniu pojedynczych drucików żyły przez śrubę dociskową.

FAQ

• Czy zacisk można montować na szynie w pionie? Tak, konstrukcja zacisków HLAK pozwala na stabilny montaż na szynie TS/TH35 zarówno w orientacji poziomej, jak i pionowej.
• Jakie napięcie znamionowe obsługuje ten model? Zacisk jest dedykowany do pracy w układach o napięciu znamionowym AC 400V.
• Czy kolor obudowy jest zgodny z paletą RAL? Tak, obudowa zacisku wykonana jest w kolorze jasnoszarym odpowiadającym palecie RAL 7035.
• Czy produkt ułatwia identyfikację faz? Tak, dzięki dostępności pokryw w różnych kolorach (szary, zielony, niebieski, brązowy, czarny), instalator może łatwo oznaczyć tory L, N oraz PE.
