Zacisk odgałęźny Al/Cu, 10-50mm2 Al/2,5-10mm2 Cu, SM1.11 | SM1.11 Ensto

Opis i Kluczowe Cechy

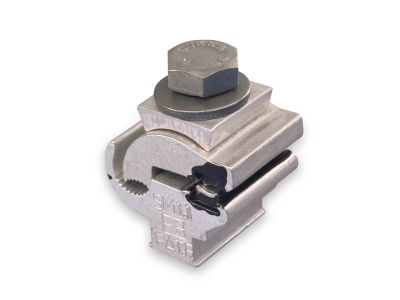

Zacisk odgałęźny SM1.11 renomowanej marki ENSTO to specjalistyczne rozwiązanie elektrotechniczne zaprojektowane do tworzenia niezawodnych połączeń bimetalicznych. Głównym zadaniem zacisku jest umożliwienie bezpiecznego styku między przewodami aluminiowymi (Al) o przekroju od 10 mm² do 50 mm² a przewodami miedzianymi (Cu) o przekroju od 2,5 mm² do 10 mm². Konstrukcja urządzenia została zoptymalizowana pod kątem eliminacji zjawiska korozji elektrochemicznej, która występuje na styku tych dwóch różnych metali.

• Zabezpieczenie styków: Każdy zacisk jest fabrycznie oczyszczony i wypełniony wysokiej jakości pastą stykową, która chroni przed utlenianiem i wilgocią.
• Solidna konstrukcja: Mechanizm zaciskowy oparty na jednej śrubie M8 gwarantuje równomierny docisk na całej powierzchni styku.
• Wszechstronność materiałowa: Szeroki zakres obsługiwanych przekrojów pozwala na elastyczne dopasowanie do potrzeb instalacji.
• Trwałość: Wykonanie z materiałów odpornych na warunki atmosferyczne zapewnia długowieczność połączenia w instalacjach napowietrznych i wnętrzowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi dotyczącymi osprzętu do linii elektroenergetycznych. Zacisk SM1.11 spełnia wymagania w zakresie bezpieczeństwa elektrycznego oraz wytrzymałości materiałowej, co jest kluczowe przy budowie profesjonalnych sieci rozdzielczych. Zastosowanie pasty stykowej jest zgodne z najlepszymi praktykami inżynieryjnymi mającymi na celu minimalizację rezystancji przejścia.

Zastosowanie

Zacisk SM1.11 znajduje szerokie zastosowanie w elektroenergetyce, szczególnie tam, gdzie zachodzi konieczność odejścia od głównej linii aluminiowej przewodem miedzianym. Jest idealny do:

• Wykonywania odgałęzień w napowietrznych liniach izolowanych i gołych.
• Łączenia systemów zasilania budynków, gdzie przyłącze wykonane jest w technologii Al, a instalacja wewnętrzna w Cu.
• Prac modernizacyjnych w rozdzielnicach i złączach kablowych.

Ważne: Zacisk jest przeznaczony wyłącznie do połączeń nieobciążonych naprężeniem mechanicznym, co oznacza, że nie może on pełnić funkcji elementu nośnego dla naciągu przewodu.

Wskazówki Montażowe

Aby zapewnić maksymalną wydajność i bezpieczeństwo połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodów: Przed montażem należy upewnić się, że końcówki przewodów są czyste. Mimo obecności pasty w zacisku, zaleca się wstępne oczyszczenie żył.
• Moment dokręcania: Śrubę M8 należy dokręcać z odpowiednią siłą, aby zapewnić trwały styk elektryczny, unikając jednocześnie deformacji żył przewodu.
• Ułożenie przewodów: Przewody powinny być wprowadzone do zacisku w sposób naturalny, bez wymuszania promieni gięcia, które mogłyby wprowadzać naprężenia mechaniczne do korpusu zacisku.

FAQ

Czy zacisk SM1.11 można stosować do łączenia dwóch przewodów aluminiowych?
Tak, konstrukcja zacisku pozwala na łączenie przewodów Al-Al, jednak jego głównym atutem jest bezpieczne łączenie Al z Cu dzięki fabrycznemu zabezpieczeniu pastą.

Czy pasta stykowa jest niezbędna?
Tak, pasta stykowa w zacisku SM1.11 pełni kluczową rolę w zapobieganiu utlenianiu się aluminium oraz chroni przed korozją galwaniczną na styku z miedzią.

Jaki jest maksymalny przekrój przewodu miedzianego?
Zacisk obsługuje przewody miedziane o przekroju znamionowym do 10 mm².
