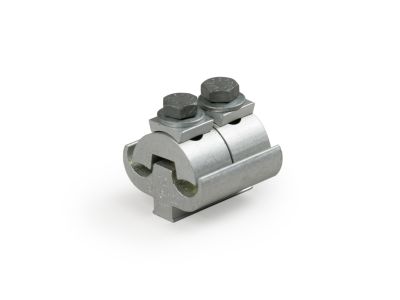

Zacisk odgałęźny Al/Al, 16-120mm2/16-120mm2, SL4.25 | SL4.25 Ensto

Opis i Kluczowe Cechy

Zacisk odgałęźny SL4.25 renomowanej marki ENSTO to profesjonalne rozwiązanie przeznaczone do wykonywania trwałych i bezpiecznych połączeń przewodów aluminiowych w elektroenergetycznych liniach napowietrznych oraz instalacjach przemysłowych. Produkt został zaprojektowany z myślą o przewodach o przekroju znamionowym od 16 mm² do 120 mm², zarówno dla linii głównej, jak i odgałęźnej. Kluczowym atutem konstrukcyjnym jest fabryczne oczyszczenie powierzchni stykowych oraz ich zabezpieczenie specjalistyczną pastą stykową, co eliminuje ryzyko utleniania się aluminium i znacząco obniża rezystancję przejścia.

• Mechanizm sprężynowy: Wyposażenie zacisku w sprężyny dociskowe gwarantuje stały nacisk styku, kompensując zjawisko pełzania aluminium oraz zmiany termiczne materiału podczas eksploatacji.
• Solidne mocowanie: Zastosowanie dwóch śrub o rozmiarze M8 pozwala na precyzyjne i stabilne dociśnięcie przewodów, co przekłada się na wysoką niezawodność mechaniczną i elektryczną.
• Ochrona antykorozyjna: Pasta stykowa nie tylko poprawia przewodność, ale również chroni przed wnikaniem wilgoci i zanieczyszczeń do wnętrza połączenia.

Zgodność z Normami

Zacisk SL4.25 został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami obowiązującymi w branży elektroenergetycznej. Spełnia wymagania dotyczące osprzętu do linii napowietrznych, co potwierdza jego przydatność do pracy w trudnych warunkach środowiskowych. Materiały użyte do produkcji charakteryzują się wysoką odpornością na korozję oraz promieniowanie UV, co jest niezbędne dla zapewnienia długowieczności infrastruktury sieciowej.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze dystrybucji energii oraz w zaawansowanych instalacjach przemysłowych. Jest dedykowany do wykonywania połączeń odgałęźnych typu Al/Al (aluminium-aluminium), które nie są poddawane bezpośrednim naprężeniom mechanicznym (naciągom). Idealnie sprawdza się przy budowie przyłączy budynkowych, modernizacji istniejących sieci niskiego napięcia oraz w miejscach, gdzie wymagana jest wysoka pewność styku przy dużych przekrojach roboczych przewodów (do 120 mm²).

Wskazówki Montażowe

Aby zapewnić optymalne parametry pracy zacisku SL4.25, należy przestrzegać poniższych zaleceń montażowych:

• Przed montażem należy upewnić się, że izolacja z przewodów została usunięta na odpowiedniej długości, a same żyły są czyste.
• Przewody należy umieścić w rowkach zacisku, dbając o ich prawidłowe ułożenie względem powierzchni stykowych.
• Śruby M8 należy dokręcać naprzemiennie, stosując odpowiedni moment dokręcania zgodny ze specyfikacją techniczną producenta, aby zapewnić równomierny docisk sprężyn.
• Zacisk jest przeznaczony wyłącznie do połączeń nieobciążonych naciągiem mechanicznym – nie należy stosować go jako elementu nośnego linii.

FAQ

Czy zacisk SL4.25 wymaga dodatkowego smarowania pastą stykową?
Nie, zacisk jest fabrycznie przygotowany i wypełniony pastą stykową, co skraca czas montażu i gwarantuje najwyższą jakość połączenia od razu po wyjęciu z opakowania.

Jaki jest zakres przekrojów obsługiwanych przez ten model?
Zacisk obsługuje przewody aluminiowe w szerokim zakresie od 16 mm² do 120 mm² zarówno dla przewodu głównego, jak i odgałęźnego.

Czy można stosować ten zacisk do przewodów miedzianych?
Model SL4.25 jest dedykowany do połączeń Al/Al. W przypadku łączenia miedzi z aluminium należy zastosować dedykowane zaciski bimetaliczne, aby uniknąć korozji elektrochemicznej.
