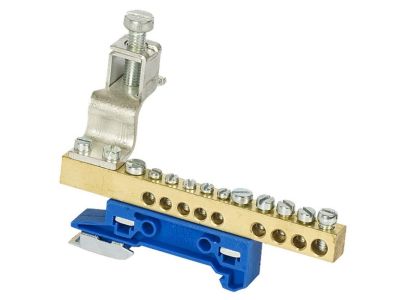

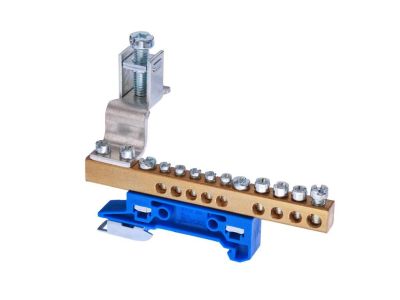

Zacisk ochronny ZO-2111 na TS35, niebieski (10szt.) | A14-2236 Pokój

Opis i Kluczowe Cechy

Zacisk ochronny ZO-2111 to profesjonalne rozwiązanie przeznaczone do efektywnego zarządzania połączeniami wewnątrz rozdzielnic i szaf sterowniczych. Produkt został zaprojektowany przez renomowanego producenta Pokój, co gwarantuje wysoką jakość wykonania oraz niezawodność w długofalowej eksploatacji. Zestaw zawiera 10 sztuk zacisków w kolorze niebieskim, co ułatwia identyfikację torów neutralnych (N) zgodnie ze standardami kolorystycznymi w elektrotechnice.

• Wysoka przewodność: Korpus zacisku wykonany jest z wysokiej jakości mosiądzu, co zapewnia minimalną rezystancję przejścia i stabilność termiczną podczas przepływu prądu.
• Trwała izolacja: Elementy ochronne wykonano z poliamidu, materiału charakteryzującego się wysoką wytrzymałością mechaniczną oraz doskonałymi właściwościami dielektrycznymi.
• Montaż na szynę TS35: Konstrukcja zacisku umożliwia błyskawiczny i pewny montaż na standardowej szynie montażowej DIN (TS35), co znacząco skraca czas prac instalacyjnych.
• Uniwersalność połączeń: Produkt umożliwia łączenie miedzianych żył przewodów ochronnych PE, ochronno-neutralnych PEN oraz neutralnych N.

Zgodność z Normami

Zaciski ZO-2111 zostały zaprojektowane i wyprodukowane zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektroinstalacyjnego. Wykorzystanie poliamidu jako materiału izolacyjnego zapewnia odpowiedni stopień ochrony oraz odporność na prądy pełzające. Produkt jest dedykowany do pracy w warunkach wnętrzowych, spełniając wymagania bezpieczeństwa stawiane urządzeniom rozdzielczym i sterowniczym.

Zastosowanie

Zacisk ochronny ZO-2111 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest niezastąpiony w:

• Prefabrykacji rozdzielnic niskiego napięcia, gdzie wymagane jest uporządkowane prowadzenie przewodów neutralnych i ochronnych.
• Systemach automatyki przemysłowej do tworzenia wspólnych punktów potencjału dla czujników i elementów wykonawczych.
• Modernizacji istniejących tablic bezpiecznikowych w budownictwie mieszkaniowym i komercyjnym.
• Urządzeniach elektrycznych pracujących w środowisku suchym (warunki wnętrzowe), wymagających solidnego mostkowania żył miedzianych.

Wskazówki Montażowe

Aby zapewnić maksymalne bezpieczeństwo i trwałość połączenia, podczas montażu zacisków ZO-2111 należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Żyły miedziane powinny być odizolowane na odpowiedniej długości, a w przypadku linek zaleca się stosowanie tulejek zaciskowych, aby zapobiec rozwarstwianiu się drucików.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub zaciskowych, aby zapewnić trwały styk elektryczny bez ryzyka uszkodzenia gwintu lub nadmiernego zgniatania żyły.
• Stabilizacja na szynie: Po zatrzaśnięciu zacisku na szynie TS35 warto sprawdzić jego stabilność. W przypadku rozbudowanych listew zaciskowych zaleca się stosowanie trzymaczy końcowych.
• Identyfikacja: Niebieski kolor obudowy powinien być wykorzystywany wyłącznie do przewodów neutralnych (N), co zwiększa czytelność instalacji dla personelu serwisowego.

FAQ

1. Czy zaciski ZO-2111 mogą być stosowane na zewnątrz budynków?
Zgodnie ze specyfikacją, zaciski te są przeznaczone do użytkowania w warunkach wnętrzowych. W przypadku montażu zewnętrznego muszą znajdować się w obudowie o odpowiednim stopniu ochrony IP, chroniącej przed wilgocią i pyłem.

2. Z jakich materiałów wykonany jest zacisk?
Elementy przewodzące wykonane są z mosiądzu, natomiast elementy izolacyjne i ochronne z poliamidu, co zapewnia optymalny balans między przewodnictwem a bezpieczeństwem użytkowania.

3. Czy produkt pasuje do każdej szyny DIN?
Zacisk jest w pełni kompatybilny z najpopularniejszym standardem szyny montażowej TS35 (szerokość 35 mm).
