Zacisk ochronny, otwory: 2x16mm, 4x10mm, niebieski, Z-3101n | 84004003 Simet

Opis i Kluczowe Cechy

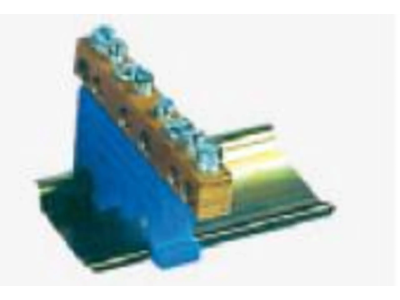

Zacisk ochronny Z-3101n (indeks 84004003) to element przeznaczony do montażu w rozdzielnicach elektrycznych, służący do bezpiecznego łączenia przewodów ochronnych. Wyposażony w dwa otwory o przekroju 16 mm² oraz cztery otwory 10 mm², umożliwia elastyczne podłączanie przewodów o różnych średnicach, co ułatwia prowadzenie instalacji i poprawia jej przejrzystość. Niebieski kolor ułatwia identyfikację elementu w szafie rozdzielczej.

• Otwory 2 × 16 mm²: umożliwiają podłączenie przewodów o dużym przekroju, np. dla głównych szyn ochronnych.
• Otwory 4 × 10 mm²: zapewniają możliwość rozgałęzienia przewodów ochronnych do odbiorników o mniejszym obciążeniu.
• Kolor niebieski: wyraźnie odróżnia zacisk od innych elementów, co przyspiesza prace serwisowe i zmniejsza ryzyko pomyłki.
• Solidna konstrukcja: wykonany z materiałów odpornych na korozję i obciążenia mechaniczne, gwarantuje długotrwałą niezawodność połączeń.
• Łatwy montaż: przewidziany do instalacji na standardowej szynie TH35 (DIN), co skraca czas zabudowy w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany z zachowaniem wymogów europejskich norm dotyczących aparatury rozdzielczej i sterowniczej. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Wykonanie w kolorze niebieskim jest zgodne z powszechnie stosowaną konwencją oznaczania przewodów neutralnych i ochronnych (w zależności od systemu).

Zastosowanie

Zacisk ochronny Z-3101n znajduje zastosowanie w instalacjach elektrycznych niskiego napięcia, szczególnie w rozdzielnicach głównych i podrozdzielnicach, jako element systemu połączeń wyrównawczych i ochronnych.

• Łączenie przewodów ochronnych (PE) w rozdzielnicach mieszkaniowych i przemysłowych.
• Tworzenie punktów rozgałęźnych dla szyny uziemiającej.
• Wykorzystanie w obwodach sterowania i automatyki budynkowej, gdzie wymagane jest bezpieczne łączenie przewodów ochronnych.
• Montaż w szafach elektrycznych jako element szyny zbiorczej dla przewodów ochronnych (PE) lub neutralnych (N) – w zależności od konfiguracji instalacji.

Wskazówki Montażowe

Montaż zacisku ochronnego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV lub wyższe). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie oraz upewnić się, że szyna TH35 (DIN) jest prawidłowo zamocowana. Zacisk należy osadzić na szynie i zablokować za pomocą wbudowanego zatrzasku. Przewody podłączać zgodnie z oznaczeniami – użyć odpowiedniego narzędzia do ściągnięcia izolacji (długość odizolowania ok. 10–12 mm) oraz dokręcić śruby momentem zalecanym w dokumentacji producenta (typowy zakres 1,5–2,5 Nm dla przewodów miedzianych). Przekrój przewodów powinien być dobrany do obciążenia i wymogów norm instalacyjnych.

FAQ

• Ile otworów ma zacisk i jakie przekroje przewodów obsługuje? Zacisk wyposażony jest w 6 otworów: 2 o przekroju 16 mm² oraz 4 o przekroju 10 mm². Pozwala to na podłączenie przewodów o różnych średnicach zarówno dla szyn głównych, jak i odgałęzień.
• Dlaczego zacisk ochronny jest w kolorze niebieskim? Kolor niebieski jest standardowo używany do oznaczania przewodów neutralnych (N) lub ochronnych (PE) w niektórych systemach. Producent zastosował go w celu łatwej identyfikacji wizualnej w rozdzielnicy. Należy jednak zawsze kierować się oznaczeniami na elemencie oraz schematem instalacji.
• Czy zacisk można stosować do przewodów linkowych i sztywnych? Tak, konstrukcja zacisku pozwala na bezpieczne podłączanie zarówno przewodów sztywnych (drut), jak i linkowych (wielodrutowych) – pod warunkiem użycia odpowiednich końcówek (tulejek) dla przewodów linkowych, zgodnie z dobrymi praktykami montażowymi.
