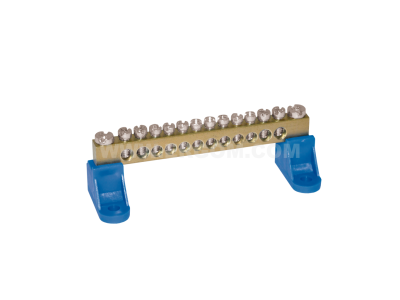

Zacisk ochronny MZO-P 8x4/4x10 mocowany do podłoża poprzez element izolacyjny | R33RA-01010104600 Ergom

Alternatywny kod produktu: MZO-P 12/10 (10 SZT.)

Opis i Kluczowe Cechy

Zacisk ochronny MZO-P oznaczony symbolem R33RA-01010104600 to element przeznaczony do przyłączania przewodów ochronnych (PE) w instalacjach elektrycznych. Jego konstrukcja umożliwia mocowanie do podłoża poprzez element izolacyjny, co zapewnia galwaniczną izolację od powierzchni montażowej i podnosi bezpieczeństwo użytkowania. Zacisk wyposażono w przyłącza: 8 x 4 mm² oraz 4 x 10 mm², co pozwala na elastyczne prowadzenie przewodów o różnych przekrojach w jednym punkcie połączeniowym.

• Liczba przyłączy 8×4 mm² + 4×10 mm²: możliwość podłączenia wielu przewodów ochronnych o zróżnicowanych przekrojach – upraszcza okablowanie i redukuje potrzebę stosowania dodatkowych listew.
• Mocowanie przez element izolacyjny: eliminuje ryzyko zwarcia z podłożem przewodzącym, zwiększając poziom ochrony przeciwporażeniowej.
• Różnorodność przekrojów (do 10 mm²): pozwala na pewne przyłączenie przewodów o większym obciążeniu prądowym, zachowując niską rezystancję połączenia.
• Solidna konstrukcja zacisku: gwarantuje trwałość mechaniczną i stabilność połączeń nawet w warunkach wibracji i cyklicznych obciążeń termicznych.
• Uniwersalne zastosowanie w szafach rozdzielczych: idealny do systemów wyrównywania potencjałów oraz głównej szyny ochronnej (GSO).

Zgodność z Normami

Zacisk ochronny MZO-P został zaprojektowany zgodnie z obowiązującymi wymaganiami europejskimi dla sprzętu elektrycznego. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów dotyczących bezpieczeństwa użytkowania i kompatybilności elektromagnetycznej. Produkt przeznaczony jest do stosowania w instalacjach niskiego napięcia zgodnych z normą IEC/EN 60364 (w tym rozdział dotyczący połączeń ochronnych).

Zastosowanie

Zacisk MZO-P znajduje szerokie zastosowanie w instalacjach elektrycznych, wszędzie tam gdzie wymagane jest bezpieczne i uporządkowane połączenie przewodów ochronnych. Precyzyjne wykonanie ułatwia prace montażowe i serwisowe.

• Główna szyna ochronna (GSO) w rozdzielnicach głównych i podrozdzielnicach.
• Systemy wyrównywania potencjałów w budynkach mieszkalnych, biurowych i przemysłowych.
• Punkty połączeniowe przewodów PE w szafach sterowniczych i automatyce.
• Instalacje fotowoltaiczne, klimatyzacyjne i inne, gdzie wymagane jest łączenie kilku przewodów ochronnych w jednym punkcie.

Wskazówki Montażowe

Montaż zacisku ochronnego MZO-P może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP oraz wiedzę z zakresu instalacji elektrycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Zacisk mocuje się do podłoża za pomocą elementu izolacyjnego (np. przepustu lub dystansu) zgodnie z instrukcją producenta. Przewody należy odpowiednio odizolować i wsunąć w otwory przyłączeniowe, a następnie dokręcić śruby z momentem podanym w dokumentacji technicznej. Przekrój przewodów powinien być dobrany do prądu obciążenia i warunków instalacji (maks. 10 mm² dla zacisków o odpowiedniej wielkości). Po zakończeniu montażu zaleca się sprawdzenie ciągłości połączeń ochronnych.

FAQ

• Czy zacisk MZO-P jest przeznaczony do montażu na szynie DIN? Nie, zgodnie z nazwą mocowany jest do podłoża poprzez element izolacyjny. Nie posiada mechanizmu zatrzaskowego do szyny TH35.
• Jaki jest stopień ochrony IP tego zacisku? Producent nie podaje konkretnego stopnia IP – w warunkach typowej rozdzielnicy zamkniętej (IP20 lub wyższy) zacisk nie jest narażony na bezpośrednie działanie czynników zewnętrznych. Stopień ochrony całej rozdzielnicy determinuje ochronę elementów wewnętrznych.
• Do jakich przewodów mogę podłączyć zacisk? Zacisk wyposażono w 8 przyłączy dla przewodów o przekroju do 4 mm² oraz 4 przyłącza dla przewodów o przekroju do 10 mm². Przewody powinny być miedziane lub aluminiowe, zgodne z wymaganiami norm dla instalacji ochronnych.
