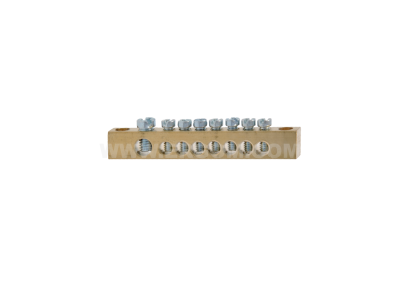

Zacisk ochronny MZO 7x4/16 mocowany bezpośrednio do podłoża | R33RA-01010104161 Ergom

Alternatywny kod produktu: MZO 7x4/16 (10 SZT.)

Opis i Kluczowe Cechy

Zacisk ochronny typu MZO, oznaczony symbolem R33RA-01010104161, przeznaczony jest do wykonywania połączeń ochronnych (PE) w instalacjach elektrycznych. Jego konstrukcja umożliwia trwałe i pewne mocowanie bezpośrednio do podłoża, co ułatwia integrację z rozdzielnicami i szynami montażowymi. Model 7x4/16 zapewnia możliwość podłączenia wielu przewodów o odpowiednich przekrojach, podnosząc elastyczność aranżacji połączeń ochronnych.

• Mocowanie bezpośrednio do podłoża: Umożliwia stabilny montaż na płaskich powierzchniach, np. w rozdzielnicach, bez konieczności stosowania dodatkowych szyn.
• Oznaczenie 7x4/16: Wskazuje na zdolność przyłączania wielu przewodów (liczba i przekrój zgodnie z oznaczeniem), co pozwala skoncentrować połączenia ochronne w jednym punkcie.
• Konstrukcja zacisku ochronnego: Zapewnia niską rezystancję przejścia oraz odporność na poluzowanie, zwiększając niezawodność obwodu ochronnego.
• Symbol R33RA: Identyfikuje konkretny model w ofercie producenta, ułatwiający zamawianie i identyfikację w dokumentacji technicznej.
• Łatwy montaż: Prosta instalacja przy użyciu podstawowych narzędzi, bez potrzeby skomplikowanej obróbki podłoża.

Zgodność z Normami

Zacisk ochronny MZO został zaprojektowany zgodnie z obowiązującymi wymaganiami dla urządzeń ochronnych instalacji elektrycznych. Posiada oznaczenie CE potwierdzające zgodność z dyrektywami unijnymi. Wykonany jest w standardzie zapewniającym trwałość i bezpieczeństwo użytkowania przy właściwym montażu i obciążeniu.

Zastosowanie

Zacisk ochronny przeznaczony jest do tworzenia i rozgałęziania przewodów ochronnych (PE) w systemach elektrycznych. Sprawdza się zarówno w nowych instalacjach, jak i modernizacjach istniejących rozdzielnic.

• Połączenia przewodów ochronnych w rozdzielnicach głównych i podrozdzielnicach.
• Ochrona przeciwporażeniowa w obwodach sterowania, gniazd wtyczkowych i odbiorników stałych.
• Montaż w szafach sterowniczych, puszkach przyłączeniowych i na kanałach kablowych.
• Łączenie przewodów ochronnych w instalacjach przemysłowych i budynkowych.

Wskazówki Montażowe

Montaż zacisku ochronnego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w strefie instalacji.

• Przykręcić zacisk do podłoża za pomocą odpowiednich łączników (np. wkrętów) – moment dokręcania według dokumentacji producenta.
• Dopuszczalne przekroje przewodów przyłączanych do zacisku należy dobrać zgodnie z parametrami podanymi w karcie katalogowej (oznaczenie 7x4/16).
• Zaleca się stosowanie przewodów miedzianych lub aluminiowych o przekroju dostosowanym do prądu zwarciowego i wymogów ochrony.
• Po zakończeniu montażu sprawdzić poprawność połączenia oraz ciągłość przewodu ochronnego.

FAQ

• Jakie przewody można podłączyć do zacisku ochronnego MZO 7x4/16? Oznaczenie 7x4/16 informuje o liczbie i przekroju przewodów (np. 7 przewodów o przekroju 4 mm² lub jeden przewód 16 mm² – szczegółowe dane należy zweryfikować w dokumentacji technicznej producenta). Zacisk nadaje się do przewodów miedzianych i aluminiowych.
• Czy zacisk ochronny jest przeznaczony do montażu na szynie DIN? Nie. Model ten jest mocowany bezpośrednio do podłoża (np. płyty montażowej) za pomocą wkrętów. Nie posiada adaptera do szyny TH35.
• Jaki stopień ochrony (IP) ma ten zacisk? W dostarczonych danych nie podano stopnia IP. W standardowych zastosowaniach wewnątrz rozdzielnicy zacisk nie wymaga dodatkowej ochrony przed wilgocią i pyłem – należy przestrzegać ogólnych warunków montażu dla danej strefy.
