Zacisk NZM3-XK300 | 100782 Eaton

Alternatywny kod produktu: NZM3-XK300

Opis i Kluczowe Cechy

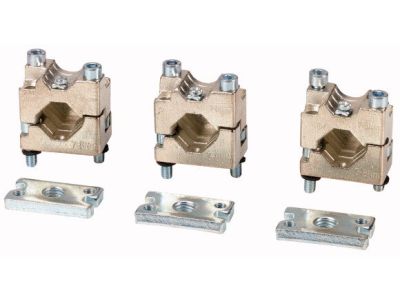

Zacisk NZM3-XK300 (symbol 100782) to akcesorium przeznaczone do wyłączników serii NZM, umożliwiające podłączenie przewodów obwodu sterującego. Umożliwia bezpieczne i pewne łączenie przewodów miedzianych o przekrojach od 0,75 do 2,5 mm² w konfiguracji pojedynczej oraz do 1,5 mm² w konfiguracji podwójnej. Wymaga zastosowania rozszerzenia przyłącza NZM3-XKV70. Zacisk kompatybilny jest z modelami NZM3, PN3 oraz N(S)3.

• Zakres przewodów: obsługa przewodów miedzianych 1×0,75–2,5 mm² lub 2×0,75–1,5 mm² – elastyczność w doborze przekroju dla różnych potrzeb instalacyjnych.
• Przewody giętkie z tulejkami: zalecane stosowanie tulejek zaciskowych zapewnia niezawodny kontakt i stabilność połączenia przy przewodach giętkich i bardzo giętkich.
• Kompatybilność: dedykowany do wyłączników NZM3, PN3 oraz N(S)3 – łatwa integracja z istniejącymi systemami zabezpieczeń.
• Wymagane rozszerzenie: współpraca z rozszerzeniem przyłącza NZM3(-4)-XKV70 – niezbędne do poprawnego montażu i funkcjonowania.
• Montaż górny/dolny: przeznaczony do montażu zarówno na górnym, jak i dolnym przyłączu rozłączników 3- lub 4-biegunowych – uniwersalność zastosowania.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich i posiada oznaczenie CE, co gwarantuje bezpieczeństwo oraz zgodność z obowiązującymi przepisami w instalacjach elektrycznych.

Zastosowanie

Zacisk NZM3-XK300 znajduje zastosowanie w instalacjach przemysłowych i komercyjnych jako element przyłączeniowy wyłączników mocy. Umożliwia podłączenie obwodów sterowania i sygnalizacji.

• Podłączenie przewodów sterujących w rozdzielnicach głównych i podrozdzielniach.
• Montaż w układach z wyłącznikami NZM3, PN3 oraz N(S)3 w szafach sterowniczych.
• Wykorzystanie w systemach automatyki budynkowej i przemysłowej wymagających niezawodnego połączenia obwodów pomocniczych.
• Stosowanie w instalacjach z przewodami giętkimi, gdzie wymagana jest wysoka elastyczność i powtarzalność połączeń (z tulejkami zaciskowymi).

Wskazówki Montażowe

Montaż zacisku NZM3-XK300 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Zacisk montuje się w połączeniu z rozszerzeniem przyłącza NZM3-XKV70. Do przewodów giętkich i bardzo giętkich stosować tulejki zaciskowe zgodnie z zaleceniami producenta. Przekroje przewodów dobrać zgodnie z obciążalnością prądową i wymaganiami obwodu. Moment dokręcania oraz parametry połączenia należy dostosować do dokumentacji technicznej wyłącznika.

FAQ

• Jaki zakres przekrojów przewodów obsługuje zacisk NZM3-XK300? Zacisk umożliwia podłączenie przewodów miedzianych 1×0,75–2,5 mm² lub 2×0,75–1,5 mm², wyłącznie z zastosowaniem tulejek zaciskowych przy przewodach giętkich.
• Czy zacisk można zamontować bez dodatkowego rozszerzenia? Nie, do poprawnego montażu wymagane jest rozszerzenie przyłącza NZM3(-4)-XKV70.
• Czy zacisk nadaje się do przewodów sztywnych? Z danych wynika, że przeznaczony jest do przewodów giętkich i bardzo giętkich. Przy przewodach sztywnych zalecamy sprawdzenie instrukcji producenta wyłącznika.
