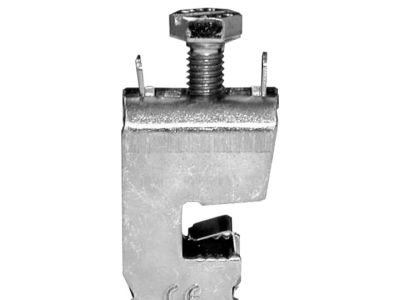

Zacisk na szynę Cu do kabla 70mm2, ZK156 | 2CPX064866R9999 ABB

Alternatywny kod produktu: 2CPX064866R9999

Opis i Kluczowe Cechy

Zacisk na szynę mosiężną Cu (symbol ZK156) przeznaczony jest do mocowania i podłączania przewodów o przekroju 70mm² do szyn zbiorczych w rozdzielnicach i szafach sterowniczych. Wykonany z miedzi o wysokiej przewodności elektrycznej, zapewnia niskie straty mocy i stabilne połączenie elektryczne. Zacisk współpracuje ze standardowymi szynami TH35 zgodnie z normą DIN EN 60715.

• Przekrój przewodu 70mm²: Przeznaczony do grubych przewodów, stosowanych w instalacjach o dużym obciążeniu prądowym.
• Materiał mosiężny Cu: Wysoka przewodność elektryczna i cieplna gwarantuje długotrwałe utrzymanie parametrów połączenia.
• Mocowanie na szynie TH35: Uniwersalna kompatybilność z szynami o szerokości 35mm, standardowo stosowanymi w aparaturze modułowej.
• Zacisk śrubowy: Możliwość regulacji siły docisku, co zapewnia pewne i bezpieczne połączenie.
• Odporność na korozję: Powłoka ocynkowana chroni zacisk przed działaniem czynników środowiskowych w rozdzielnicach.

Zgodność z Normami

Zacisk spełnia wymagania normy DIN EN 60715 dotyczącej szyn zbiorczych i ich osprzętu. Produkt posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Zacisk na szynę Cu ZK156 znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających pewnego mocowania grubych przewodów do szyn zbiorczych.

• Rozdzielnice niskiego napięcia w budynkach przemysłowych i komercyjnych.
• Szafy sterownicze maszyn i urządzeń przemysłowych.
• Tablice elektryczne w instalacjach fotowoltaicznych.
• Punkt połączeniowy w układach o dużym obciążeniu prądowym.

Wskazówki Montażowe

Montaż zacisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obszarze prac. Zacisk należy umieścić na szynie TH35, a następnie dokręcić śrubę mocującą z odpowiednim momentem siłowym zgodnie z zaleceniami producenta (dokładne wartości znajdują się w dokumentacji technicznej). Przewód o przekroju 70mm² wprowadzić do zacisku i dokręcić śrubę zaciskową, zapewniając właściwy docisk. Przed montażem sprawdzić kompatybilność z szyną i przewodem.

FAQ

• Do jakiego typu szyn pasuje zacisk ZK156? Zacisk przeznaczony jest do szyn TH35 o szerokości 35mm, zgodnych z normą DIN EN 60715.
• Jakie narzędzie jest potrzebne do montażu? Do montażu wymagany jest wkrętak płaski lub klucz odpowiedniego rozmiaru do dokręcania śrub M5/M6 (w zależności od modelu).
• Czy zacisk może być stosowany w instalacjach zewnętrznych? Zacisk posiada powłokę ochronną, jednak zaleca się stosowanie go w suchych pomieszczeniach lub w obudowach z odpowiednią klasą ochrony IP.
