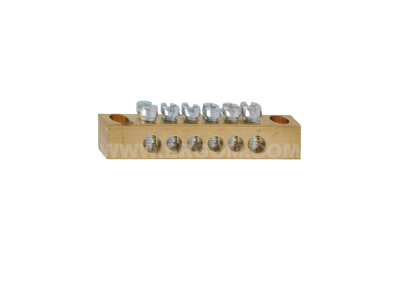

Zacisk MZO 4x4/2x10 | R33RA-01010104301 Ergom

Alternatywny kod produktu: MZO 4x4/2x10 (10 SZT.)

Opis i Kluczowe Cechy

Zacisk MZO o symbolu R33RA-01010104301 to element łączeniowy przeznaczony do montażu na szynie modułowej. Konfiguracja 4×4/2×10 umożliwia podłączenie do czterech przewodów o przekroju 4 mm² lub dwóch przewodów o przekroju 10 mm², co daje elastyczność w instalacjach elektrycznych. Kompaktowa obudowa oszczędza miejsce w rozdzielnicy, a montaż na szynie TH35 (DIN) jest szybki i stabilny.

• Konfiguracja 4×4/2×10: Umożliwia łączenie do 4 przewodów 4 mm² lub 2 przewodów 10 mm² – elastyczne dopasowanie do różnych przekrojów w instalacji.
• Kompaktowa konstrukcja: Zajmuje mało miejsca na szynie modułowej, pozwalając na gęste upakowanie aparatury w rozdzielnicy.
• Montaż na szynie TH35: Standardowe mocowanie zatrzaskowe na szynie DIN 35 mm – szybki i pewny montaż bez użycia narzędzi.
• Trwałe połączenie: Solidne śruby zaciskowe zapewniają pewny styk i niską rezystancję przejścia, co minimalizuje nagrzewanie.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Przeznaczony do montażu w rozdzielnicach – standardowo aparatura modułowa wewnątrz rozdzielnicy ma stopień ochrony IP20.

Zastosowanie

Zacisk MZO znajduje zastosowanie w rozdzielnicach elektrycznych do łączenia przewodów w obwodach sterowania, zasilania i sygnalizacji. Sprawdza się tam, gdzie wymagane jest rozgałęzienie linii lub połączenie kilku przewodów o różnych przekrojach.

• Rozgałęzianie przewodów zasilających w rozdzielnicach głównych i podrozdzielniach.
• Łączenie przewodów ochronnych PE i N w szynach zbiorczych.
• Podłączanie odbiorników do listew zaciskowych w automatyce budynkowej.
• Wykonywanie przejść pomiędzy przewodami o różnych przekrojach (4 mm² i 10 mm²).

Wskazówki Montażowe

Montaż zacisku powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Zacisk przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed dokręceniem śrub należy zdjąć izolację przewodów na odpowiednią długość i wsunąć je w otwory. Moment dokręcania śrub należy stosować zgodnie z dokumentacją producenta (w przypadku jej braku – standardowy moment 0,5–0,8 Nm dla zacisków śrubowych). Przekrój przewodów dobrać do obciążenia instalacji. Po montażu sprawdzić poprawność połączeń i dokręcenie.

FAQ

• Jaki jest prąd znamionowy zacisku? Producent nie podał prądu znamionowego w dostępnych danych. Należy dobrać zacisk odpowiednio do obciążenia instalacji, uwzględniając przekrój przewodów i warunki pracy.
• Czy zacisk jest podświetlany? Nie, model MZO nie posiada podświetlenia. Jest to standardowy zacisk do łączenia przewodów.
• Jaki stopień ochrony ma zacisk? Zacisk jest elementem modułowym montowanym wewnątrz rozdzielnicy. Stopień ochrony całej rozdzielnicy określa jej obudowa. Standardowo aparatura wewnętrzna ma IP20.
