Zacisk instalacyjny Z – 0001 wyk. 2 niebieski (10szt) | 46.21 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

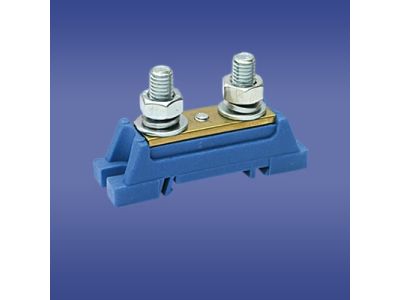

Zacisk instalacyjny Z-0001/A wyk. 2 w kolorze niebieskim to złączka elektrotechniczna przeznaczona do podłączenia przewodów o przekroju do 2x35 mm². Umożliwia montaż zarówno na szynie TH35, jak i bezpośrednio do podłoża. Zaprojektowany do współpracy z przewodami zakończonymi końcówkami oczkowymi – gwarantuje pewne i trwałe połączenie w instalacjach o dużym przekroju.

• Przekrój 2x35 mm²: obsługa przewodów o znacznym przekroju pozwala na bezpieczne łączenie obwodów o wysokim obciążeniu prądowym przy zachowaniu niskiej rezystancji przejścia.
• Mocowanie na szynę TH35 i do podłoża: elastyczny montaż w rozdzielnicach, szafach sterowniczych oraz bezpośrednio na konstrukcji – dopasowanie do warunków instalacyjnych.
• Przeznaczenie do przewodów z końcówkami oczkowymi: zapewnia stabilne i odporne na wibracje połączenie, minimalizujące ryzyko poluzowania się w eksploatacji.
• Kolor niebieski: ułatwia wizualną identyfikację zacisku w instalacji – może być stosowany do oznaczenia konkretnych obwodów zgodnie z przyjętą konwencją.
• Solidna konstrukcja: wykonanie (wyk. 2) gwarantuje trwałość mechaniczną i długą żywotność w warunkach przemysłowych i budynkowych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i zgodności z dyrektywami Unii Europejskiej.

Zastosowanie

Zacisk instalacyjny Z-0001/A znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagane jest niezawodne łączenie przewodów o przekroju do 35 mm². Sprawdza się w rozdzielnicach, szafach sterowniczych oraz przyłączach odbiorników o dużym poborze prądu.

• Łączenie przewodów ochronnych (PE) lub neutralnych (N) w rozdzielnicach budynkowych i przemysłowych.
• Podłączanie odbiorników takich jak piece, kotły, silniki czy transformatory, wymagające przewodów o dużym przekroju.
• Wykorzystanie w szafach sterowniczych do przyłączania przewodów zasilających urządzenia sterujące i wykonawcze.
• Montaż na szynie TH35 w standardowych rozdzielnicach modułowych lub bezpośrednie mocowanie do podłoża w miejscach o ograniczonej przestrzeni.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Zacisk przeznaczony jest do montażu na szynie TH35 (DIN) lub bezpośrednio do podłoża za pomocą otworów montażowych. Przewody muszą być zakończone końcówkami oczkowymi odpowiednimi do przekroju żyły. Dokręcaj śruby z momentem zgodnym z dokumentacją producenta. Dobieraj przekrój przewodów do obciążenia prądowego, przestrzegając obowiązujących norm.

FAQ

• Czy zacisk Z-0001/A można montować na szynie DIN? Tak, posiada uchwyt do mocowania na szynie TH35 (DIN). Można go również przykręcić do podłoża – sposób montażu wybiera instalator w zależności od potrzeb.
• Jakie przewody można podłączyć do tego zacisku? Przeznaczony jest wyłącznie do przewodów zakończonych końcówkami oczkowymi. Maksymalny przekrój to 2x35 mm². Nie stosuj go do przewodów bez końcówek – może to pogorszyć jakość połączenia i bezpieczeństwo.
• Dlaczego zacisk jest niebieski? Kolor niebieski może służyć jako wizualne oznaczenie, np. dla przewodów neutralnych lub dla konkretnego obwodu w instalacji, ułatwiając identyfikację podczas prac serwisowych.
