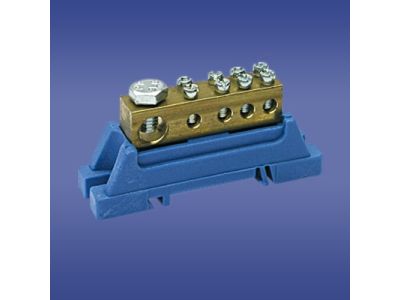

Zacisk instalacyjny Z – 0001/B niebieski (10szt) | 46.31 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Zacisk instalacyjny Z-0001/B (nr katalogowy 46.31) w kolorze niebieskim przeznaczony jest do bezpiecznego łączenia przewodów zakończonych końcówkami oczkowymi. Oferuje jeden otwór o przekroju 25 mm² dla przewodu głównego oraz osiem otworów o przekroju 10 mm² dla przewodów odgałęźnych, co zapewnia elastyczność w rozprowadzaniu instalacji. Montaż możliwy na szynie TH35 (DIN) oraz bezpośrednio do podłoża.

• Konfiguracja otworów: 1×25 mm² + 8×10 mm² – umożliwia podłączenie jednego przewodu głównego i do ośmiu odgałęźnych, ułatwiając rozgałęzianie obwodów bez konieczności stosowania dodatkowych kostek.
• Przeznaczenie do końcówek oczkowych: zapewnia pewne mechanicznie i elektrycznie połączenie przewodów, eliminując ryzyko poluzowania w warunkach wibracji.
• Uniwersalne mocowanie: na szynę TH35 (DIN) oraz do podłoża – pozwala na instalację w rozdzielnicach, puszkach i na płaskich powierzchniach.
• Kolor niebieski: ułatwia szybką identyfikację wizualną w instalacjach, zgodnie z konwencją oznaczania przewodu neutralnego.

Zgodność z Normami

Zacisk spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z powszechnie uznanymi standardami branżowymi dla łączeń elektrycznych w instalacjach niskiego napięcia.

Zastosowanie

Zacisk Z-0001/B znajduje zastosowanie w instalacjach elektrycznych, gdzie niezbędne jest bezpieczne rozgałęzianie przewodów przy użyciu końcówek oczkowych. Sprawdzi się zarówno w rozdzielnicach, jak i w puszkach instalacyjnych.

• Rozgałęzianie przewodów neutralnych i ochronnych w rozdzielnicach głównych oraz podrozdzielnicach.
• Podłączanie odbiorników w puszkach instalacyjnych, szczególnie przy większej liczbie odgałęzień.
• Łączenie przewodów w szafach sterowniczych i automatyce budynkowej.
• Wykorzystanie w instalacjach oświetleniowych i gniazdowych, gdzie wymagane jest pewne połączenie oczkowe.

Wskazówki Montażowe

Montaż oraz demontaż zacisku mogą być wykonywane wyłącznie przez osoby z odpowiednimi uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Produkt przeznaczony jest do montażu na szynie TH35 (DIN) lub bezpośrednio do podłoża za pomocą otworów montażowych. Przekrój przewodów należy dobrać do spodziewanego obciążenia zgodnie z obowiązującymi normami. Dokręcanie śrub należy przeprowadzić z momentem zgodnym z dokumentacją producenta, stosując końcówki oczkowe odpowiednie dla danego przekroju.

FAQ

• Czy zacisk Z-0001/B można zamontować na szynie DIN? Tak, zacisk jest przystosowany do montażu na szynie TH35 (DIN) oraz do podłoża.
• Jaki przekrój przewodów można podłączyć do zacisku? Główny otwór przyjmuje przewody o przekroju do 25 mm², a pozostałe osiem otworów – do 10 mm². Przewody muszą być zakończone końcówkami oczkowymi.
• Czy zacisk nadaje się do przewodów bez końcówek? Nie, zacisk przeznaczony jest wyłącznie do przewodów zakończonych końcówkami oczkowymi – gwarantuje to pewne i trwałe połączenie mechaniczne oraz elektryczne.
