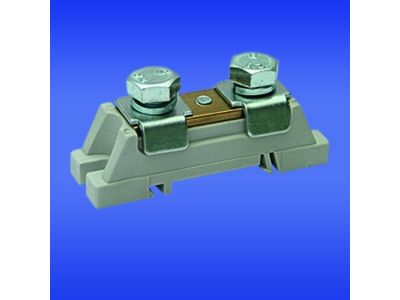

Zacisk instalacyjny Z 0001/A, szary | 46.14 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Zacisk instalacyjny Z 0001/A (symbol 46.14) w kolorze szarym przeznaczony jest do łączenia i rozdzielania przewodów elektrycznych w instalacjach elektroenergetycznych. Umożliwia bezpieczne prowadzenie dwóch przewodów o maksymalnym przekroju 35 mm² każde, co sprawdza się w obwodach o dużym obciążeniu prądowym. Konstrukcja pozwala na montaż zarówno na szynie TH35 (TS35), jak i bezpośrednio do podłoża, co zwiększa elastyczność zastosowania w rozdzielnicach, szafach sterowniczych oraz puszkach instalacyjnych.

• Maksymalny przekrój przewodów 2x35 mm²: możliwość łączenia grubych przewodów zapewnia pewne połączenia w instalacjach o wysokich wymaganiach obciążeniowych, minimalizując ryzyko przegrzania styków.
• Montaż na szynie TH35 oraz do podłoża: uniwersalność mocowania pozwala na zastosowanie zarówno w standardowych rozdzielnicach modułowych, jak i w indywidualnie projektowanych szafach sterowniczych.
• Solidna konstrukcja izolacyjna: obudowa z tworzywa gwarantuje bezpieczeństwo użytkowania i odporność na warunki panujące w zamkniętych rozdzielnicach (IP20 – typowe dla aparatury modułowej).
• Łatwy dostęp do zacisków: przejrzysta budowa ułatwia podłączanie i odłączanie przewodów podczas instalacji oraz późniejszych modyfikacji.
• Przeznaczenie do łączenia i rozdzielania: idealne rozwiązanie do tworzenia punktów rozgałęźnych i łączenia przewodów w układach elektroenergetycznych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa (certyfikat CE) oraz standardów DIN dotyczących łączenia przewodów w instalacjach elektroenergetycznych. Szczegółowe dane o zgodności z konkretnymi normami znajdują się w dokumentacji producenta.

Zastosowanie

Zacisk Z 0001/A znajduje zastosowanie wszędzie tam, gdzie niezbędne jest niezawodne łączenie lub rozdzielanie przewodów o dużych przekrojach.

• Rozdzielnice główne i podrozdzielnice w obiektach przemysłowych i mieszkaniowych – jako element magistrali zasilającej.
• Szafy sterownicze i automatyki – do łączenia przewodów silnikowych, zasilania sterowników PLC oraz obwodów sygnalizacyjnych.
• Puszki instalacyjne – w miejscach, gdzie wymagane jest odgałęzienie przewodów lub montaż bez szyny DIN.
• Instalacje tymczasowe i serwisowe – szybkie łączenie przewodów przy zachowaniu wysokiego bezpieczeństwa.

Wskazówki Montażowe

Montaż zacisku może być wykonywany wyłącznie przez osoby z uprawnieniami SEP (do 1 kV). Przed przystąpieniem do pracy bezwzględnie odłącz napięcie w obwodzie. Zacisk mocuje się na szynie TH35 (TS35) przez zatrzaśnięcie lub przykręca do podłoża za pomocą otworów montażowych (wkręty nie są dołączone). Przewody należy wsunąć do odpowiednich gniazd i dokręcić śruby momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobieraj do spodziewanego obciążenia prądowego oraz wymaganego spadku napięcia. Po zakończeniu instalacji sprawdź poprawność połączeń.

FAQ

• Jaki maksymalny przekrój przewodu można podłączyć do zacisku Z 0001/A? Zacisk umożliwia podłączenie dwóch przewodów o przekroju do 35 mm² każdy (2x35 mm²).
• Czy zacisk można montować bezpośrednio na szynie DIN (TH35)? Tak, konstrukcja zacisku przewiduje montaż na szynie TH35 (TS35) przez zatrzaśnięcie. Istnieje także możliwość przykręcenia do podłoża.
• Czy do zacisku potrzebne są specjalne narzędzia? Do dokręcenia śrub zaciskowych wystarczy standardowy wkrętak. Zalecamy stosowanie momentu dokręcania zgodnego z dokumentacją producenta – zapewnia to optymalną siłę docisku bez uszkodzenia przewodów.
