Zacisk instalacyjny Z – 0001/A, 2x35mm2, niebieski | 46.11 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

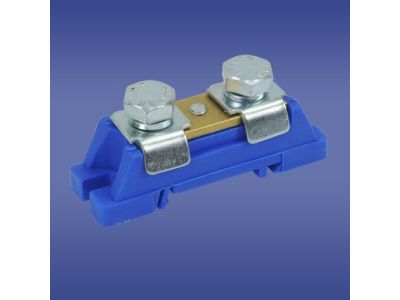

Zacisk instalacyjny Z-0001/A (numer katalogowy 46.11) to uniwersalna złączka elektrotechniczna przeznaczona do łączenia przewodów o przekroju 2x35 mm². Model w kolorze niebieskim ułatwia oznaczenie przewodu neutralnego w instalacjach. Zacisk może być montowany zarówno na szynie TH35 (DIN), jak i bezpośrednio do podłoża, co zapewnia elastyczność w rozdzielnicach i szafach sterowniczych.

• Przekrój 2x35 mm²: Umożliwia pewne łączenie grubych przewodów miedzianych i aluminiowych, stosowanych w obwodach o dużym obciążeniu.
• Kolor niebieski: Typowe oznaczenie dla przewodu neutralnego, co minimalizuje ryzyko pomyłek podczas instalacji i przyspiesza identyfikację.
• Mocowanie na szynę TH35 lub podłoże: Daje swobodę wyboru metody montażu – idealne do standardowych rozdzielnic modułowych oraz w miejscach, gdzie szyna jest niedostępna.
• Kompaktowa konstrukcja: Niewielkie wymiary ułatwiają instalację nawet przy ograniczonej przestrzeni w rozdzielnicy.
• Solidne zaciski śrubowe: Zapewniają trwałe i niskorezystancyjne połączenie przy odpowiednim momencie dokręcania.

Zgodność z Normami

Zacisk Z-0001/A spełnia wymagania odpowiednich norm europejskich i posiada oznaczenie CE. Jego konstrukcja oraz materiały są zgodne z obowiązującymi standardami bezpieczeństwa dla osprzętu instalacyjnego.

Zastosowanie

Zacisk Z-0001/A znajduje zastosowanie w szerokim zakresie instalacji elektrycznych, w tym w rozdzielnicach głównych i podrzędnych, szafach sterowniczych oraz w miejscach, gdzie konieczne jest bezpieczne rozgałęzianie lub przedłużanie przewodów.

• Łączenie przewodów neutralnych w tablicach rozdzielczych.
• Rozgałęzianie obwodów zasilających w instalacjach przemysłowych i mieszkaniowych.
• Montaż jako punkt przyłączeniowy dla odbiorników o dużym poborze prądu (np. piece, klimatyzatory).
• Wykorzystanie w systemach automatyki budynkowej do łączenia przewodów sygnałowych o dużym przekroju.

Wskazówki Montażowe

Montaż zacisku może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przed zamocowaniem należy sprawdzić, czy szyna TH35 jest solidnie umocowana. Dokręcać śruby zgodnie z momentem podanym w dokumentacji producenta, aby uniknąć uszkodzenia przewodu lub zacisku. Przekrój przewodu musi być dopasowany do obciążenia i nie może przekraczać 35 mm² na jeden zacisk. Nie łączyć przewodów o różnych materiałach (Cu/Al) bez zastosowania odpowiednich końcówek przejściowych.

FAQ

• Jakie przewody można podłączyć do zacisku Z-0001/A? Zacisk jest przystosowany do przewodów miedzianych i aluminiowych o przekroju do 35 mm² na każdy z dwóch zacisków. Dla przewodów wielożyłowych zaleca się stosowanie końcówek tulejkowych.
• Czy zacisk można montować bez szyny DIN? Tak, konstrukcja umożliwia mocowanie bezpośrednio do podłoża (np. blachy rozdzielnicy) za pomocą wkrętów. W zestawie znajdują się otwory montażowe.
• Dlaczego zacisk jest niebieski? Kolor niebieski jest zgodny z międzynarodowym oznaczeniem przewodu neutralnego (N). Ułatwia to szybką identyfikację i zmniejsza ryzyko pomyłek podczas instalacji.
