Zacisk FI N=3x 16 mm2 i 2x10 mm2 | 8GB5005-5KM Siemens

Alternatywny kod produktu: 8GB50055KM

Opis i Kluczowe Cechy

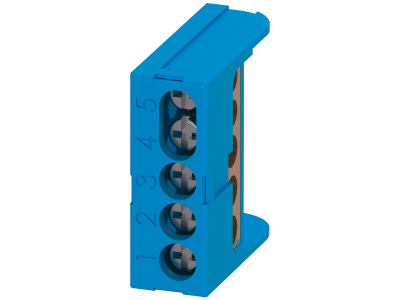

Zacisk neutralny (N) 8GB5005-5KM firmy Siemens przeznaczony do stosowania w małych rozdzielnicach ALPHA SIMBOX. Umożliwia podłączenie do trzech przewodów o przekroju do 16 mm² oraz dwóch przewodów o przekroju do 10 mm², co zapewnia elastyczność i bezpieczeństwo przy prowadzeniu instalacji elektrycznej w ograniczonej przestrzeni. Kompaktowa konstrukcja optymalizuje wykorzystanie miejsca wewnątrz rozdzielnicy.

• Przekrój przewodów 3×16 mm² + 2×10 mm²: Pozwala na pewne łączenie przewodów o różnym przekroju, w tym grubych linii zasilających oraz cienkich odgałęzień – bez konieczności stosowania dodatkowych listew.
• Przeznaczenie do rozdzielnic ALPHA SIMBOX: Zaprojektowany z myślą o małych rozdzielnicach podtynkowych i kasetowych, zapewnia łatwy montaż i ergonomiczne prowadzenie przewodów.
• Kompaktowa konstrukcja: Oszczędza cenną przestrzeń wewnątrz rozdzielnicy, co jest szczególnie istotne w ciasnych szafach sterowniczych i puszkach instalacyjnych.
• Niezawodne połączenie neutralne: Gwarantuje bezpieczne i trwałe przyłączenie przewodu neutralnego, niezbędne dla poprawnego działania obwodów elektrycznych i ochrony przeciwporażeniowej.
• Solidne wykonanie: Materiały i konstrukcja zacisku spełniają wysokie standardy jakości Siemens, odporne na obciążenia mechaniczne i termiczne w normalnych warunkach eksploatacji.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Przeznaczony do montażu w rozdzielnicach spełniających wymagania norm serii PN-EN 60670 (puste obudowy) oraz PN-EN 61439 (rozdzielnice). Szczegółowe dane dostępne w karcie katalogowej producenta.

Zastosowanie

Zacisk neutralny 8GB5005-5KM dedykowany jest do stosowania w małych rozdzielnicach ALPHA SIMBOX, gdzie zapewnia uporządkowane i bezpieczne przyłączenie przewodu neutralnego.

• Instalacje elektryczne w budynkach mieszkalnych i użytkowych – jako miejsce przyłączenia przewodu N w rozdzielnicach głównych i podrozdzielniach.
• Modernizacja i rozbudowa istniejących rozdzielnic – umożliwia dodanie dodatkowych obwodów bez konieczności wymiany listwy neutralnej.
• Automatyka budynkowa i sterowanie – stosowany w szafach sterowniczych do łączenia obwodów sterowania wymagających przewodu neutralnego.
• Prace instalacyjne w ciasnych przestrzeniach – kompaktowa budowa ułatwia prowadzenie przewodów w ograniczonej ilości miejsca.

Wskazówki Montażowe

Montaż zacisku neutralnego powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania rozdzielnicy. Zacisk przeznaczony jest do montażu na standardowej szynie TH35 (DIN) wewnątrz rozdzielnicy ALPHA SIMBOX. Przewody należy podłączać zgodnie z przekrojami podanymi w specyfikacji (3×16 mm² + 2×10 mm²) oraz z odpowiednim momentem dokręcania wskazanym w dokumentacji technicznej producenta. Dobór przekroju przewodów musi być zgodny z obciążalnością prądową i warunkami instalacyjnymi. Po zakończeniu prac sprawdzić prawidłowość połączeń.

FAQ

• Jaki jest maksymalny przekrój przewodu, który można podłączyć do zacisku 8GB5005-5KM? Ze specyfikacji wynika, że maksymalne przekroje to 16 mm² dla trzech przewodów oraz 10 mm² dla dwóch przewodów. Nie należy przekraczać tych wartości.
• Czy zacisk można montować w innych rozdzielnicach niż ALPHA SIMBOX? Zacisk jest przeznaczony przede wszystkim do rozdzielnic ALPHA SIMBOX, jednak ze względu na standardową szynę TH35 może być stosowany w innych rozdzielnicach tej samej szyny, pod warunkiem zachowania odpowiednich odległości izolacyjnych i przewidzianej przestrzeni.
• Czy produkt posiada certyfikację CE i spełnia normy europejskie? Tak, jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Szczegółowe dane normatywne dostępne są w dokumentacji technicznej producenta.
