Zacisk dystrybucyjny PHLAK 2524GR 1-fazowy 25/16mm2, 2/4, 400V szary 055048 | 05104599 PROTEC.class

Alternatywny kod produktu: 055048

Opis i Kluczowe Cechy

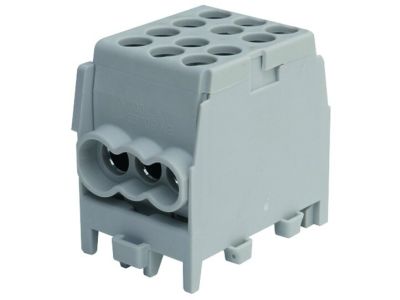

Zacisk dystrybucyjny PHLAK (symbol 05104599) to 1-fazowe złącze rozgałęźne umożliwiające bezpieczne i uporządkowane rozprowadzenie przewodu głównego na kilka odbiorów. Dzięki dwóm wejściom do 25 mm² i czterem wyjściom do 16 mm² zapewnia elastyczność w podłączaniu przewodów o różnych przekrojach, przy zachowaniu wysokiej temperaturoodporności i izolacji (napięcie max 1000 V). Kompaktowa obudowa z poliamidu bezhalogenowego przeznaczona jest do montażu na szynie 35 mm.

• 2 wejścia do 25 mm² (linka/drut) i 4 wyjścia do 16 mm²: Umożliwia elastyczne rozgałęzianie przewodu głównego na kilka obwodów odbiorczych bez konieczności stosowania dodatkowych listew.
• Napięcie znamionowe 400 V AC (maks. dopuszczalne 1000 V): Gwarantuje bezpieczną pracę w typowych instalacjach niskiego napięcia z dużym marginesem bezpieczeństwa.
• Moment dokręcania wejść 2,5 Nm, wyjść 2 Nm: Zapewnia pewny docisk przewodów bez ryzyka uszkodzenia gwintu lub zacisku.
• Stopień ochrony IP20: Chroni przed przypadkowym dotknięciem części pod napięciem przy montażu w rozdzielnicach i szafach sterowniczych.
• Obudowa z poliamidu bezhalogenowego, mosiądz ocynkowany, stal ocynkowana: Odporność na korozję i niska emisja toksycznych gazów w przypadku pożaru – zwiększa bezpieczeństwo instalacji.

Zgodność z Normami

Produkt posiada certyfikat VDE i spełnia wymagania norm: VDE 0603-2 (zaciski rozgałęźne przewodu głównego), VDE 0613 część 1 / EN 60998-1 (materiał łączący obwody). Szyna montażowa zgodna z EN 50022 / EN 60715.

Zastosowanie

Zacisk dystrybucyjny PHLAK sprawdza się wszędzie tam, gdzie konieczne jest bezpieczne i estetyczne rozgałęzienie przewodu zasilającego w rozdzielnicy lub szafie sterowniczej. Idealny do instalacji w budynkach mieszkalnych, biurowych i przemysłowych.

• Rozgałęzianie przewodu głównego do zasilania kilku odbiorników (np. gniazd, oświetlenia) w rozdzielnicy.
• Łączenie zasilania w pętli lub łańcuchu – możliwość łączenia zacisków w szereg.
• W szafach sterowniczych i szynoprzewodach – dystrybucja napięcia do styczników, przekaźników, PLC.
• Instalacje o podwyższonych wymaganiach bezpieczeństwa pożarowego dzięki materiałom bezhalogenowym.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Zacisk mocuje się na szynie TH35 (35 mm) wg EN 50022/EN 60715, w pozycji poziomej lub pionowej. Przed dokręceniem należy odizolować przewód na długość 16 mm. Momenty dokręcania: 2,5 Nm dla wejść (zaciski 25 mm²) i 2 Nm dla wyjść (zaciski 16 mm²). Przekrój przewodu należy dobrać do prądu obciążenia zgodnie z normami. Nie przekraczać maksymalnego napięcia dopuszczalnego 1000 V.

FAQ

• Czy zacisk można łączyć w szereg? Tak, produkt umożliwia łączenie kilku sztuk w szereg, co pozwala na budowanie rozgałęzień w pętli.
• Jaki jest stopień ochrony? Stopień ochrony wynosi IP20 – zapewnia ochronę przed dotknięciem palcem, ale nie przed wilgocią. Przeznaczony do montażu wewnątrz rozdzielnic.
• Jakie są momenty dokręcania dla wejść i wyjść? Wejścia (do 25 mm²): 2,5 Nm, wyjścia (do 16 mm²): 2 Nm. Stosowanie odpowiedniego momentu gwarantuje trwałe i bezpieczne połączenie.
