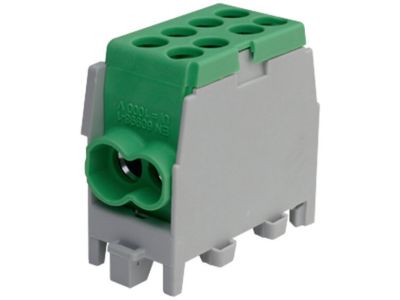

Zacisk dystrybucyjny PHLAK 2522GN 1-fazowy 25/16mm2, 2/2, 400V ziel. 055045 | 05104596 PROTEC.class

Opis i Kluczowe Cechy

Zacisk dystrybucyjny PHLAK 2522GN marki PROTEC to profesjonalne rozwiązanie przeznaczone do efektywnego rozdzielania energii w szafach sterowniczych i rozdzielnicach niskiego napięcia. Ten 1-biegunowy moduł charakteryzuje się wysoką jakością wykonania, wykorzystując mosiądz ocynkowany jako materiał zacisków, co gwarantuje doskonałą przewodność oraz odporność na korozję. Obudowa wykonana z bezhalogenowego poliamidu zapewnia bezpieczeństwo użytkowania i spełnia rygorystyczne normy przeciwpożarowe.

• Konfiguracja zacisków: Urządzenie posiada 2 wejścia dla przewodów o przekroju do 25 mm² oraz 2 wyjścia dla przewodów do 16 mm², co pozwala na elastyczne zarządzanie okablowaniem.
• Wysoka wytrzymałość napięciowa: Choć standardowe napięcie pracy wynosi 400 V AC, produkt został zaprojektowany do pracy z maksymalnym napięciem dopuszczalnym aż do 1000 V.
• Solidne mocowanie: Zastosowanie śrub zaciskowych Pozidriv Z2 ze stali ocynkowanej umożliwia pewne dokręcenie przewodów z odpowiednim momentem obrotowym.
• Ergonomia: Zaokrąglone narożniki obudowy oraz kodowanie kolorem zielonym ułatwiają identyfikację i montaż w gęsto upakowanych rozdzielnicach.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami branżowymi, co potwierdza certyfikat VDE (VDE 0613, część 1 / EN 60998-1). Zaciski rozgałęźne przewodu głównego spełniają wymagania normy VDE 0603-2, a materiały łączące napięcia są zgodne z VDE 0613. Konstrukcja jest w pełni przystosowana do montażu na standardowej szynie 35 mm zgodnie z normami EN 50022 oraz EN 60715, co czyni go uniwersalnym komponentem w instalacjach europejskich.

Zastosowanie

Zacisk PHLAK 2522GN znajduje szerokie zastosowanie w elektroinstalatorstwie profesjonalnym. Jest idealnym wyborem do tworzenia punktów rozgałęźnych w instalacjach 1-fazowych, gdzie wymagane jest bezpieczne przejście z większego przekroju zasilającego (do 25 mm²) na mniejsze obwody odbiorcze (do 16 mm²). Dzięki możliwości łączenia w szereg oraz opcji montażu zarówno w pionie, jak i w poziomie, sprawdza się doskonale w nowoczesnych rozdzielnicach mieszkaniowych, komercyjnych oraz przemysłowych systemach automatyki.

Wskazówki Montażowe

Dla zapewnienia długotrwałej i bezawaryjnej pracy, podczas montażu należy przestrzegać następujących wytycznych technicznych:

• Przygotowanie przewodów: Izolację z przewodów należy usunąć na długości dokładnie 16 mm.
• Moment dokręcania: Dla wejść (5-25 mm²) należy zastosować moment dokręcania wynoszący 2,5 Nm. Dla wyjść (1,5-16 mm²) zalecany moment to 2 Nm. Użycie klucza dynamometrycznego zapobiega uszkodzeniu gwintów i zapewnia optymalny styk elektryczny.
• Typ przewodu: Zaciski są przystosowane zarówno do przewodów typu drut, jak i linka.
• Bezpieczeństwo: Stopień ochrony IP20 wymaga montażu wewnątrz obudowy rozdzielczej chroniącej przed bezpośrednim kontaktem z częściami pod napięciem.

FAQ

Czy zacisk można montować na standardowej szynie TH35?
Tak, produkt jest w pełni kompatybilny z szyną montażową 35 mm wg normy EN 60715.

Czy materiał obudowy jest bezpieczny w razie pożaru?
Tak, obudowa wykonana jest z poliamidu bezhalogenowego, co oznacza, że w przypadku pożaru nie wydziela toksycznych gazów z grupy halogenów.

Jakie jest maksymalne napięcie izolacji tego zacisku?
Maksymalne napięcie dopuszczalne dla tego modelu wynosi 1000 V, co pozwala na stosowanie go w wymagających aplikacjach przemysłowych.
