Zacisk dystrybucyjny PHLAK 2522BL 1-fazowy 25/16mm2, 2/2, 400V nieb. 055044 | 05104595 PROTEC.class

Opis i Kluczowe Cechy

Zacisk dystrybucyjny PHLAK 2522BL marki PROTEC to profesjonalne rozwiązanie 1-fazowe, zaprojektowane z myślą o bezpiecznym i efektywnym rozdziale energii w rozdzielnicach elektrycznych. Urządzenie charakteryzuje się solidną konstrukcją, w której korpus wykonano z bezhalogenowego poliamidu, a elementy stykowe z wysokiej jakości mosiądzu ocynkowanego, co gwarantuje doskonałą przewodność i odporność na korozję. Zacisk oferuje dwa wejścia dla przewodów o przekroju do 25 mm² oraz dwa wyjścia dla przewodów do 16 mm², co pozwala na elastyczne zarządzanie okablowaniem.

• Wysoka obciążalność: Przystosowany do pracy przy napięciu znamionowym 400 V AC, z maksymalnym dopuszczalnym napięciem izolacji do 1000 V.
• Trwałość materiałowa: Śruby zaciskowe Pozidriv Z2 wykonane ze stali ocynkowanej zapewniają pewny docisk i odporność na uszkodzenia mechaniczne.
• Bezpieczeństwo: Stopień ochrony IP20 oraz zaokrąglone narożniki obudowy minimalizują ryzyko przypadkowego kontaktu z częściami pod napięciem.
• Modułowość: Możliwość łączenia w szereg oraz montażu zarówno w pionie, jak i poziomie, co optymalizuje przestrzeń wewnątrz szafy sterowniczej.

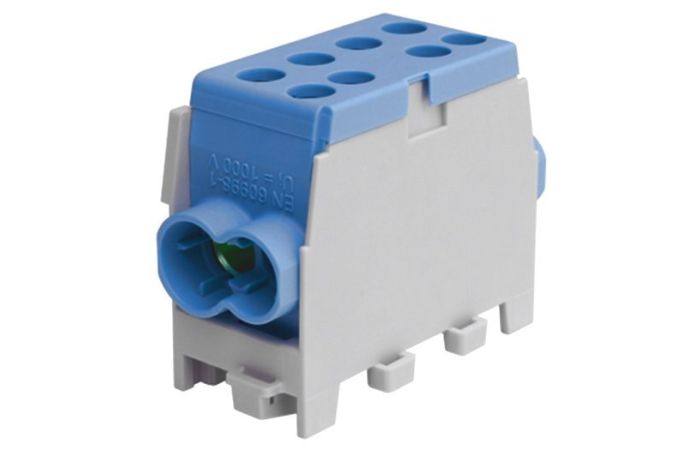

• Kodowanie kolorystyczne: Niebieski kolor obudowy ułatwia szybką identyfikację toru neutralnego w instalacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi i niemieckimi, co potwierdza certyfikat VDE. Zaciski rozgałęźne przewodu głównego spełniają wymagania normy VDE 0603-2, natomiast materiały łączące są zgodne z normą VDE 0613 część 1 oraz EN 60998-1. Konstrukcja jest w pełni przystosowana do montażu na standardowej szynie montażowej 35 mm zgodnie z normami EN 50022 oraz EN 60715.

Zastosowanie

Zacisk PHLAK 2522BL znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz przemysłowym. Jest idealnym komponentem do budowy rozdzielnic głównych i podrozdzielnic, gdzie wymagany jest niezawodny rozdział potencjału. Dzięki możliwości pracy z przewodami typu linka i drut, świetnie sprawdza się w systemach automatyki budynkowej, szafach sterowniczych oraz instalacjach zasilających, zapewniając stabilne połączenie elektryczne nawet przy dużych obciążeniach prądowych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia długotrwałej bezawaryjności instalacji. Należy przestrzegać następujących wytycznych:

• Przygotowanie przewodów: Izolację z przewodów należy usunąć na długości dokładnie 16 mm, aby zapewnić pełne osadzenie w zacisku mosiężnym.
• Moment dokręcania: Dla wejść (5-25 mm²) należy zastosować moment dokręcania wynoszący 2,5 Nm. Dla wyjść (1,5-16 mm²) zalecany moment to 2 Nm. Użycie klucza dynamometrycznego zapobiega uszkodzeniu gwintów i zapewnia optymalny styk.
• Montaż na szynie: Zacisk zatrzaskuje się na standardowej szynie DIN 35 mm. Dzięki symetrycznej budowie, montaż może odbywać się w dowolnej orientacji (pion/poziom).
• Typy przewodów: Zacisk obsługuje zarówno sztywne druty, jak i elastyczne linki (w przypadku linek zaleca się stosowanie tulejek zaciskowych).

FAQ

Czy zacisk jest bezpieczny dla środowiska?
Tak, obudowa wykonana jest z poliamidu bezhalogenowego, co oznacza, że w przypadku pożaru nie wydziela toksycznych gazów korozyjnych.

Jakie jest maksymalne napięcie pracy tego zacisku?
Znamionowe napięcie pracy wynosi 400 V AC, jednak izolacja urządzenia została zaprojektowana tak, aby wytrzymać napięcie do 1000 V.

Czy mogę łączyć ze sobą kilka takich zacisków?
Tak, konstrukcja PHLAK 2522BL umożliwia łączenie modułów w szereg, co pozwala na tworzenie przejrzystych bloków dystrybucyjnych dla wielu faz lub torów N/PE.
