Zacisk dwustronnie przebijający izolację Al/Cu 70-150mm2 (AsXSn)/ 70-240mm2 (kabel) SLIW59 | SLIW59 Ensto

Opis i Kluczowe Cechy

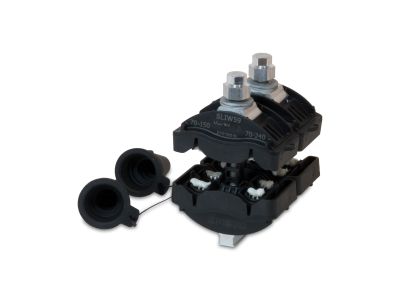

Zacisk dwustronnie przebijający izolację SLIW59 marki ENSTO to zaawansowane rozwiązanie technologiczne zaprojektowane do tworzenia niezawodnych połączeń elektrycznych w napowietrznych liniach izolowanych. Produkt ten umożliwia połączenie głównej linii napowietrznej typu AsXSn o przekroju znamionowym od 70 mm² do 150 mm² z kablem o żyłach sektorowych w imponującym zakresie od 70 mm² do 240 mm², zarówno dla przewodników aluminiowych (Al), jak i miedzianych (Cu).

• Dwustronne przebijanie izolacji: Eliminuje konieczność zdejmowania izolacji z przewodów, co znacząco przyspiesza prace montażowe i minimalizuje ryzyko uszkodzenia żył.
• Uniwersalność materiałowa: Specjalna konstrukcja styków pozwala na bezpieczne łączenie aluminium z miedzią bez ryzyka wystąpienia korozji elektrochemicznej.
• Bezpieczeństwo pracy: W pełni odizolowana śruba montażowa pozwala na wykonywanie prac pod napięciem, co jest kluczowe dla zachowania ciągłości dostaw energii.
• Trwałość: Obudowa wykonana z tworzywa odpornego na promieniowanie UV oraz trudne warunki atmosferyczne gwarantuje wieloletnią eksploatację bez pogorszenia parametrów styku.

Zgodność z Normami

Zacisk SLIW59 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu do linii napowietrznych. Spełnia wymagania normy EN 50483-4, co potwierdza jego wytrzymałość mechaniczną oraz stabilność elektryczną w cyklach obciążeniowych. Produkt przeszedł testy szczelności (badanie pod wodą), co gwarantuje stopień ochrony przed wnikaniem wilgoci do miejsca styku, zapobiegając utlenianiu się przewodników.

Zastosowanie

Produkt znajduje szerokie zastosowanie w profesjonalnej energetyce zawodowej oraz przemyśle. Jest idealnym rozwiązaniem do wykonywania odgałęzień od głównych magistral napowietrznych do złączy kablowych lub budynków. Dzięki możliwości obsługi żył sektorowych o przekroju do 240 mm², zacisk SLIW59 jest często wybierany przy modernizacji sieci niskiego napięcia, gdzie wymagane jest pewne połączenie kabli o dużych przekrojach z linią izolowaną.

Wskazówki Montażowe

Podczas montażu zacisku SLIW59 należy przestrzegać następujących zasad inżynieryjnych:

• Moment dokręcania: Należy używać klucza z łbem zrywalnym lub klucza dynamometrycznego, aby zapewnić optymalną siłę docisku noży przebijających do żyły przewodu.
• Pozycjonowanie: Przewody powinny być ułożone prosto w kanałach zacisku, aby noże przebiły izolację centralnie.
• Praca pod napięciem: Mimo izolowanej śruby, należy zawsze stosować odpowiednie środki ochrony indywidualnej (rękawice elektroizolacyjne, osłony) zgodnie z procedurami PPN.
• Brak konieczności smarowania: Zacisk jest fabrycznie wyposażony w pastę stykową, której nie należy usuwać.

FAQ

Czy zacisk SLIW59 można stosować do przewodów gołych?
Nie, model SLIW59 jest dedykowany wyłącznie do przewodów izolowanych, ponieważ jego konstrukcja opiera się na technologii przebijania izolacji.

Czy można użyć tego zacisku do połączenia kabla miedzianego z aluminiową linią napowietrzną?
Tak, zacisk jest przystosowany do połączeń Al/Cu. Zastosowane materiały stykowe zapobiegają powstawaniu ogniw galwanicznych.

Jaki jest zakres przekrojów dla linii głównej i odgałęźnej?
Dla linii głównej zakres wynosi 70-150 mm², natomiast dla linii odgałęźnej (kabla) zakres wynosi 70-240 mm².
