Zacisk do szyn pełnych 16mm2 | 037361 Legrand

Opis i Kluczowe Cechy

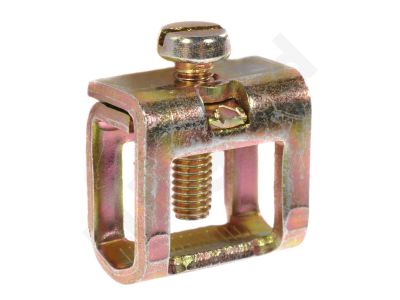

Zacisk do szyn pełnych 16mm² (symbol 037361) to akcesorium przeznaczone do przyłączania przewodów ochronnych w rozdzielnicach niskiego napięcia. Umożliwia podłączenie przewodów o przekroju od 6 do 16 mm², co zapewnia elastyczność w doborze do różnych przekrojów instalacji – bez konieczności stosowania dodatkowych adapterów.

• Przekrój przewodu 6–16 mm²: uniwersalne przyłącze dla typowych przewodów ochronnych w instalacjach budynkowych i przemysłowych.
• Przeznaczenie do szyn pełnych: stabilny montaż na szynie uziemiającej lub wyrównawczej w rozdzielnicy, gwarantujący pewne połączenie.
• Zastosowanie do przewodów ochronnych: dedykowany do przyłączania przewodów PE (ochronnych) oraz PEN, zgodnie z wymogami bezpieczeństwa.
• Konstrukcja 12 x 4 pełne: kompaktowe wymiary umożliwiające montaż w ciasnych miejscach wewnątrz rozdzielnic, bez kolizji z innymi aparatami.
• Akcesorium do systemu XL2 400: pełna kompatybilność z rozdzielnicami serii XL2 400, co ułatwia planowanie i rozbudowę instalacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących aparatury rozdzielczej i sterowniczej oraz jest oznaczony certyfikatem CE. Wykonany zgodnie z ogólnymi zasadami bezpieczeństwa elektrycznego, zapewnia niezawodne połączenie przewodów ochronnych w instalacjach niskiego napięcia.

Zastosowanie

Zacisk przeznaczony jest do szybkiego i bezpiecznego przyłączania przewodów ochronnych w rozdzielnicach głównych i podrozdzielnicach. Stosuje się go w instalacjach wymagających pewnego uziemienia lub połączeń wyrównawczych.

• Przyłączanie przewodu ochronnego (PE) do szyny uziemiającej w rozdzielnicach budynków mieszkalnych, biurowych i przemysłowych.
• Wykonywanie połączeń wyrównawczych w instalacjach, gdzie wymagana jest niska rezystancja styku.
• Rozbudowa istniejących rozdzielnic o nowe obwody – zacisk umożliwia podłączenie przewodów o różnym przekroju bez demontażu istniejących przyłączy.
• Stosowanie w systemach XL2 400 jako element akcesoriów do prowadzenia przewodów i wykonywania przyłączeń.

Wskazówki Montażowe

Montaż zacisku może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Zacisk należy osadzić na szynie pełnej (np. szynie PE lub wyrównawczej) i dokręcić z momentem zgodnym z dokumentacją producenta. Przekrój przyłączanego przewodu dobrać do obciążenia prądowego instalacji oraz do wymaganego przekroju ochronnego. Przed dokręceniem upewnić się, że przewód jest odpowiednio oczyszczony i osadzony w zacisku bez luzów.

FAQ

• Czy zacisk nadaje się do przyłączania przewodów fazowych? Nie, zacisk przeznaczony jest wyłącznie do przyłączania przewodów ochronnych (PE) oraz neutralno-ochronnych (PEN). Do przewodów roboczych należy stosować zaciski o odpowiedniej kategorii przepięciowej i przekroju.
• Jaki jest rodzaj styku – czy zacisk jest samoczynny? Zacisk jest typu śrubowego – przewód mocuje się za pomocą śruby, co zapewnia pewne połączenie mechaniczne i elektryczne. Nie jest to zacisk bezśrubowy.
• Jaką szerokość szyny pełnej obsługuje zacisk? W dokumentacji podano wymiary 12 x 4 (długość x grubość) – jest to przystosowany do szyn o tych wymiarach. Należy sprawdzić kompatybilność z konkretną szyną w rozdzielnicy.
