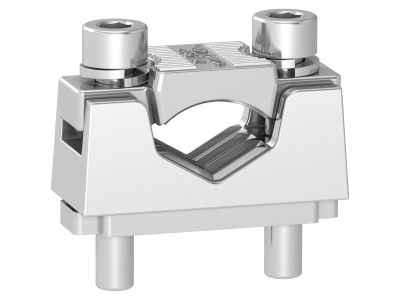

Zacisk do przewodu Cu/Al 70 - 150mm², FuPacT ISFT250 | LV480822 Schneider Electric

Opis i Kluczowe Cechy

Zacisk do przewodów Cu/Al o przekroju 70–150 mm² przeznaczony do rozłączników bezpiecznikowych serii FuPacT ISFT250 (symbol LV480822). Umożliwia pewne i bezpieczne przyłączanie zarówno przewodów miedzianych, jak i aluminiowych w obwodach głównych o znacznym przekroju.

• Przekrój przewodów 70–150 mm²: pozwala na podłączanie przewodów o dużym polu przekroju, typowych dla linii zasilających o wysokim prądzie znamionowym.
• Kompatybilność z miedzią (Cu) i aluminium (Al): eliminuje konieczność stosowania przejściówek lub dodatkowych końcówek, zwiększając elastyczność instalacji.
• Przeznaczony do serii FuPacT ISFT250: gwarantuje pełne dopasowanie mechaniczne i elektryczne do rozłączników tej serii, co przekłada się na niezawodność połączenia.
• Prosta i bezpieczna instalacja: konstrukcja zacisku umożliwia szybkie i pewne zaciśnięcie przewodu przy użyciu standardowych narzędzi.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z ogólnie przyjętymi normami europejskimi dla osprzętu przyłączeniowego. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami.

Zastosowanie

Zacisk LV480822 znajduje zastosowanie w instalacjach wymagających pewnego i trwałego przyłączenia przewodów o dużym przekroju, zarówno miedzianych, jak i aluminiowych.

• Przyłączanie kabli zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Podłączanie przewodów do rozłączników bezpiecznikowych FuPacT ISFT250 w systemach dystrybucji energii.
• Stosowanie w obwodach o znacznym obciążeniu prądowym, gdzie wymagane są przewody 70–150 mm².
• Instalacje w obiektach przemysłowych, komercyjnych oraz infrastrukturalnych.

Wskazówki Montażowe

Montaż zacisku może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odciążony. Przekrój przewodu dobierz do spodziewanego obciążenia. Moment dokręcania śrub zaciskowych stosuj zgodnie z dokumentacją techniczną producenta. W przypadku przewodów aluminiowych zaleca się zastosowanie pasty ochronnej.

FAQ

• Czy zacisk LV480822 nadaje się do przewodów aluminiowych? Tak, zgodnie z oznaczeniem produkt jest przeznaczony zarówno do przewodów miedzianych (Cu), jak i aluminiowych (Al), co pozwala na elastyczne łączenie różnych typów żył.
• Jaki zakres przekrojów obsługuje ten zacisk? Zakres przekrojów wynosi od 70 mm² do 150 mm², co umożliwia przyłączanie przewodów o dużej średnicy stosowanych w obwodach głównych.
• Do jakich rozłączników pasuje zacisk LV480822? Jest przeznaczony do rozłączników bezpiecznikowych serii FuPacT ISFT250. Przed montażem należy sprawdzić fizyczną kompatybilność z konkretnym modelem.
