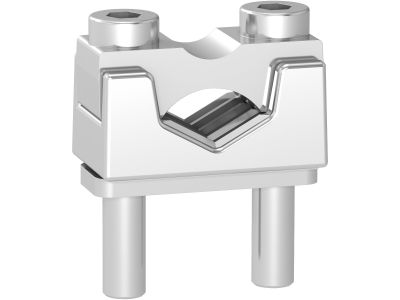

Zacisk do przewodu Cu/Al 120 - 240mm², FuPacT ISFT400 | LV480826 Schneider Electric

Opis i Kluczowe Cechy

Zacisk przyłączeniowy FuPacT ISFT400 (symbol LV480826) przeznaczony jest do podłączania przewodów miedzianych oraz aluminiowych o przekroju od 120 do 240 mm². Dzięki solidnej konstrukcji zapewnia pewne i trwałe połączenie w instalacjach o dużym obciążeniu prądowym, co przekłada się na niezawodność i bezpieczeństwo całej rozdzielnicy.

• Materiał przewodu: obsługa przewodów Cu oraz Al – uniwersalność zastosowania bez konieczności stosowania dodatkowych adapterów.
• Zakres przekroju 120–240 mm²: możliwość podłączenia przewodów o dużej powierzchni, odpowiednich dla wysokoprądowych obwodów głównych.
• Kompatybilność z serią FuPacT: zaprojektowany do współpracy z rozłącznikami bezpiecznikowymi ISFT400, co gwarantuje prawidłowe dopasowanie mechaniczne i elektryczne.
• Solidne mocowanie: przewidziany dla standardowych szyn zbiorczych lub listew zaciskowych – stabilne i trwałe połączenie bez ryzyka poluzowania.
• Oznaczenie LV480826: oryginalny numer katalogowy ułatwiający identyfikację i zamówienie odpowiedniego akcesorium.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Jako element systemu FuPacT zapewnia kompatybilność z wymaganiami dla aparatury modułowej stosowanej w rozdzielnicach niskiego napięcia.

Zastosowanie

Zacisk FuPacT ISFT400 przeznaczony jest przede wszystkim do podłączania przewodów zasilających w rozdzielnicach głównych i podrozdzielniach, gdzie wymagane są duże przekroje i wysoka niezawodność połączeń.

• Podłączenie kabli zasilających do rozłączników bezpiecznikowych serii ISFT400.
• Montaż w rozdzielnicach przemysłowych i budynkowych z obwodami o wysokim prądzie znamionowym.
• Stosowanie w instalacjach z przewodami aluminiowymi dzięki dedykowanej konstrukcji zacisku.
• Wymiana istniejących połączeń w modernizowanych układach dystrybucji energii.

Wskazówki Montażowe

Montaż zacisku może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany od źródła zasilania. Zacisk montuje się na szynie lub listwie zgodnie z dokumentacją techniczną producenta. Należy stosować moment dokręcania śrub zgodny z zaleceniami FuPacT, a przekrój przewodu dobrać do rzeczywistego obciążenia prądowego oraz wymogów norm instalacyjnych.

FAQ

• Czy zacisk nadaje się do przewodów aluminiowych? Tak, został zaprojektowany do obsługi zarówno przewodów miedzianych (Cu), jak i aluminiowych (Al) w zakresie przekroju 120-240 mm².
• Jaki jest maksymalny prąd dla tego zacisku? Producent nie podaje wprost wartości prądu znamionowego – dobór należy przeprowadzić na podstawie dopuszczalnej obciążalności przewodu oraz norm instalacyjnych dla danego zastosowania.
• Czy zacisk pasuje do innych rozłączników niż ISFT400? Jest dedykowany do serii FuPacT ISFT400. Stosowanie z innymi urządzeniami wymaga weryfikacji zgodności wymiarowej i mechanicznej.
