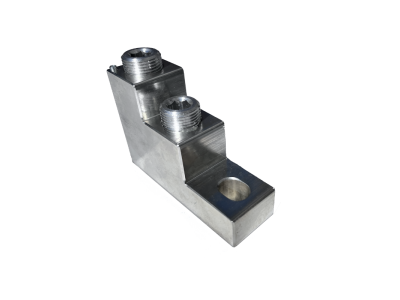

Zacisk aparatowy OTH300-2 2xAl/Cu 70-300 mm2 800A MAC2300A14 | MAC2300A14 Morek

Opis i Kluczowe Cechy

Zacisk aparatowy OTH300-2 (symbol MAC2300A14) to uniwersalne rozwiązanie do bezpośredniego łączenia przewodów miedzianych i aluminiowych z aparaturą rozdzielczą. Zaprojektowany do podłączenia dwóch przewodów o przekrojach od 70 do 300 mm², eliminuje potrzebę stosowania końcówek kablowych, co redukuje koszty i czas montażu. Kompaktowa konstrukcja ułatwia montaż w ciasnych szafach rozdzielczych i obudowach aparatury.

• Bezpośrednie łączenie Al/Cu: Pozwala na podłączanie przewodów aluminiowych i miedzianych bez stosowania adapterów lub końcówek, zwiększając niezawodność połączenia.
• Przekrój 70-300 mm²: Obsługuje szeroki zakres grubości przewodów, od grubych kabli zasilających po mniejsze przewody sterownicze.
• Prąd znamionowy 800A: Przeznaczony do instalacji o dużym obciążeniu prądowym, zapewnia stabilne i bezpieczne połączenia nawet w warunkach wysokiego obciążenia.
• Kompaktowa konstrukcja: Zajmuje minimalną przestrzeń w szafie rozdzielczej, co ułatwia organizację okablowania i montaż w gęsto upakowanych układach.
• Ekonomiczne rozwiązanie: Eliminuje koszty zakupu dodatkowych końcówek kablowych, redukując całkowite nakłady na instalację.

Zgodność z Normami

Zacisk spełnia wymogi norm europejskich dotyczących aparatury łączeniowej i instalacji elektrycznych. Posiada deklarację zgodności CE oraz spełnia wymagania normy IEC 61439-1 dla rozdzielnic niskiego napięcia.

Zastosowanie

Zacisk OTH300-2 znajduje zastosowanie w instalacjach elektrycznych wymagających bezpośredniego łączenia różnych typów przewodów, szczególnie tam, gdzie wymagana jest wysoka obciążalność prądowa.

• Podłączanie przewodów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie szyn zbiorczych z przewodami zasilającymi w szafach sterowniczych.
• Instalacje przemysłowe, gdzie stosowane są zarówno przewody aluminiowe, jak i miedziane.
• Modernizacje i rozbudowy instalacji elektrycznych bez konieczności wymiany istniejącej aparatury.

Wskazówki Montażowe

Montaż zacisku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Zacisk mocować zgodnie z zalecanym momentem dokręcania (sprawdzić w dokumentacji producenta). Upewnić się, że przewody są prawidłowo przygotowane (czyste, bez izolacji na długości styku) i nie posiadają uszkodzeń mechanicznych. Po montażu sprawdzić stabilność połączenia i brak luzów.

FAQ

• Czy zacisk OTH300-2 wymaga stosowania końcówek kablowych? Nie, zacisk umożliwia bezpośrednie podłączenie przewodów aluminiowych i miedzianych bez konieczności stosowania końcówek, co usprawnia montaż i redukuje koszty.
• Jaki jest maksymalny prąd znamionowy zacisku? Zacisk OTH300-2 posiada prąd znamionowy 800A, co pozwala na stosowanie w instalacjach o wysokim obciążeniu prądowym.
• Do jakich przekrojów przewodów można podłączyć zacisk? Zacisk obsługuje przewody o przekrojach od 70 do 300 mm², zarówno aluminiowe, jak i miedziane.
