Zacisk aparatowy OT50 1xAl/Cu 1,5-50 mm2 MAC1050E10 | MAC1050E10 Morek

Opis i Kluczowe Cechy

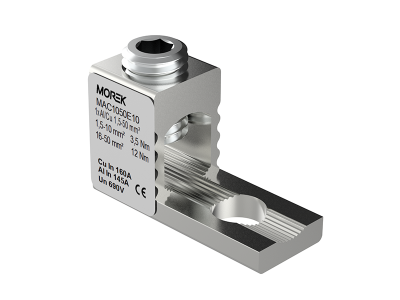

Zacisk aparatowy OT50 (symbol MAC1050E10) to uniwersalne rozwiązanie do łączenia przewodów miedzianych i aluminiowych z szynami zbiorczymi. Wykonany z cynkowanego stopu aluminium o wysokiej przewodności, zapewnia trwały i bezpieczny styk elektryczny. Powierzchnia styku pokryta specjalną powłoką dodatkowo zwiększa przewodność i redukuje ryzyko korozji. Rowkowana konstrukcja śruby zapobiega poluzowaniu przewodu podczas eksploatacji.

• Uniwersalne połączenie Al/Cu: Zapewnia pewny kontakt zarówno z przewodami aluminiowymi, jak i miedzianymi – idealne do modernizacji instalacji lub wymiany elementów.
• Stop aluminium z powłoką cynkową: Wysoka odporność na korozję i długotrwała stabilność połączenia elektrycznego w różnych warunkach środowiskowych.
• Specjalna powłoka powierzchni styku: Zwiększa przewodność i minimalizuje oporność przejścia, co redukuje straty mocy w instalacji.
• Rowkowana konstrukcja śruby: Zapewnia samozaciskający efekt – zapobiega luzowaniu się przewodu pod wpływem wibracji lub zmian temperatury.
• Zakres zacisku 1,5-50 mm²: Obsługuje szeroki wachlarz przekrojów przewodów – od cienkich żył po grube kable zasilające.

Zgodność z Normami

Zacisk spełnia wymagania norm europejskich dotyczących aparatury modułowej oraz standardów bezpieczeństwa połączeń elektrycznych. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Zaciski OT50 znajdują zastosowanie w instalacjach elektrycznych zarówno niskiego, jak i średniego napięcia, gdzie wymagane jest trwałe i niezawodne połączenie różnych typów przewodów.

• Modernizacja lub rozbudowa instalacji elektrycznych w budynkach mieszkalnych i użyteczności publicznej.
• Łączenie przewodów aluminiowych i miedzianych w rozdzielnicach, szafach sterowniczych oraz skrzynkach przyłączeniowych.
• Stosowanie w układach zasilania maszyn przemysłowych, gdzie występują drgania i wahania temperatury.
• Wykorzystanie w systemach fotowoltaicznych i innych instalacjach wymagających połączeń o wysokiej przewodności.

Wskazówki Montażowe

Montaż zacisku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Należy dobrać odpowiedni moment dokręcania śruby zgodnie z zaleceniami producenta (dokumentacja techniczna) – niedokręcenie grozi poluzowaniem, a nadmierne dokręcenie może uszkodzić gwint. Przed montażem oczyścić powierzchnie styku z tlenków i zanieczyszczeń. Zaleca się stosowanie momentu obrotowego określonego w specyfikacji technicznej.

FAQ

• Czy zacisk nadaje się do bezpośredniego podłączenia do szyny zbiorczej? Tak, zacisk OT50 zaprojektowany jest do montażu na szynie TH35 (DIN) zgodnej z normą EN 60715.
• Jakie przewody można podłączać do zacisku OT50? Zacisk obsługuje przewody aluminiowe i miedziane o przekrojach od 1,5 mm² do 50 mm² – zarówno wielodrutowe, jak i jednodrutowe.
• Czy zacisk wymaga okresowej konserwacji? Nie jest wymagana specjalna konserwacja, jednak zaleca się okresowe sprawdzanie momentu dokręcenia śruby i stanu powierzchni styku w instalacjach narażonych na silne wibracje.
