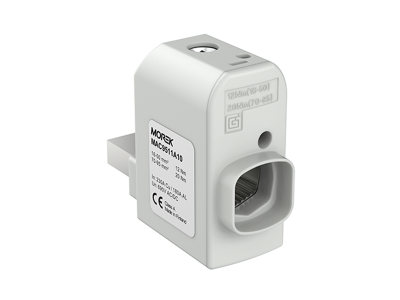

Zacisk aparatowy izolowany, z prawostronnym zaokrąglonym pinem SR95RBR 1xAl/Cu 16-95mm2 690V MAC9511 | MAC9511A10 Morek

Opis i Kluczowe Cechy

Zacisk aparatowy SR95RBR (symbol MAC9511A10) to element redukcyjny przeznaczony do połączeń przewodów aluminiowych i miedzianych w układach o napięciu do 690V. Wyposażony w prawostronny zaokrąglony pin aluminiowy oraz izolowaną część z ognioodpornego poliamidu, zapewnia bezpieczne i trwałe połączenie w rozdzielnicach i szafach sterowniczych.

• Redukcja przekroju 16-95mm² Al/Cu: Umożliwia podłączenie grubych przewodów do zacisków o mniejszych wymiarach, zachowując ciągłość obwodu i bezpieczeństwo instalacji.
• Materiał: Ocynowane aluminium (pin) + ognioodporny poliamid (izolacja): Odporność na korozję i wysokie temperatury, gwarantująca długotrwałą eksploatację.
• Napięcie robocze do 690V: Przystosowany do pracy w układach niskiego i średniego napięcia, zgodnych z normami przemysłowymi.
• Stopień ochrony IP20: Chroni przed przypadkowym dotykiem części czynnych, minimalizując ryzyko porażenia prądem.
• Uniwersalne zastosowanie: Kompatybilny z wyłącznikami, sterownikami i innymi urządzeniami wyposażonymi w odpowiednie otwory przyłączeniowe.

Zgodność z Normami

Zacisk SR95RBR spełnia wymagania norm dotyczących połączeń elektrycznych w zakresie odporności na wysokie temperatury, wytrzymałości mechanicznej i ochrony przeciwporażeniowej. Został zaprojektowany zgodnie z dyrektywami UE, posiada oznaczenie CE.

Zastosowanie

Zaciski redukcyjne SR95RBR znajdują zastosowanie w instalacjach przemysłowych, rozdzielnicach oraz szafach sterowniczych, gdzie wymagane jest połączenie przewodów o różnych przekrojach.

• Redukcja grubych przewodów Al/Cu do standardowych zacisków aparatowych w układach do 690V.
• Podłączenie kabli zasilających do rozłączników, styczników i innych urządzeń modułowych.
• Modernizacja istniejących instalacji poprzez ujednolicenie punktów przyłączeniowych.
• Stosowanie w środowiskach o podwyższonej temperaturze pracy, dzięki materiałom o wysokiej odporności termicznej.

Wskazówki Montażowe

Montaż zacisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac odłącz napięcie i upewnij się, że przewody są wolne od napięcia. Odpowiednio dobierz narzędzie do momentu dokręcenia (zgodnie z dokumentacją producenta). Unikaj zaginania pinów podczas montażu – może to prowadzić do osłabienia połączenia. Po dokręceniu sprawdź stabilność mechaniczną i brak luzów. Używaj wyłącznie przewodów o odpowiednim przekroju zgodnym z zakresem zacisku.

FAQ

• Czy zacisk SR95RBR nadaje się do przewodów miedzianych? Tak, zacisk jest przeznaczony do łączenia zarówno przewodów aluminiowych, jak i miedzianych w zakresie 16-95mm².
• Jakie narzędzie jest potrzebne do montażu? Do montażu wymagany jest klucz dynamometryczny o odpowiednim momentu dokręcenia (szczegóły w dokumentacji produktu).
• Jaki jest maksymalny prąd pracy zacisku? Maksymalny prąd nie został określony w danych produktu. Należy kierować się parametrami podłączanych urządzeń i normami obowiązującymi w danej instalacji.
