Zacisk aparatowy izolowany, z lewostronnym zaokrąglonym pinem SR95RBL 1xAl/Cu 16-95mm2 690V MAC9510A | MAC9510A10 Morek

Opis i Kluczowe Cechy

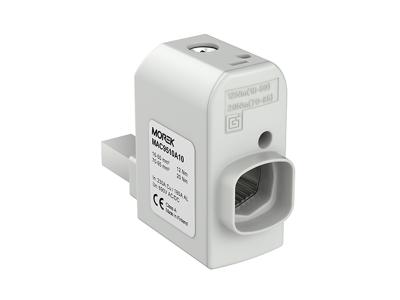

Zacisk aparatowy izolowany SR95RBL (symbol MAC9510A10) to rozwiązanie dedykowane do redukcji przekrojów przewodów aluminiowych i miedzianych w instalacjach elektrycznych. Wykonany z ocynowanego aluminium i ognioodpornego poliamidu, zapewnia trwałe połączenie o napięciu znamionowym 690V. Lewostronny zaokrąglony pin ułatwia montaż, a stopień ochrony IP20 gwarantuje bezpieczeństwo w suchych warunkach.

• Redukcja przekroju 1xAl/Cu 16-95mm²: Umożliwia podłączenie przewodów o różnych średnicach do jednego zacisku, eliminując konieczność stosowania dodatkowych złącz.
• Napięcie znamionowe 690V: Przystosowany do pracy w instalacjach średniego i wysokiego napięcia, zgodnie z wymaganiami aplikacji przemysłowych.
• Zacisk i śruba z ocynowanego aluminium: Odporne na korozję i zapewniające długotrwałe przewodnictwo elektryczne, nawet w trudnych warunkach środowiskowych.
• Izolacja z ognioodpornego poliamidu: Chroni przed zwarciami i minimalizuje ryzyko pożaru w przypadku awarii instalacji.
• Stopień ochrony IP20: Ochrona przed dostępem do części niebezpiecznych oraz przed ciałami stałymi o średnicy powyżej 12,5 mm.

Zgodność z Normami

Zacisk SR95RBL spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowany zgodnie z normami EN 60947-7-1, EN 60947-1 oraz IEC 60947, co potwierdza jego zgodność z europejskimi standardami dotyczącymi aparatury łączeniowej.

Zastosowanie

Zacisk aparatowy SR95RBL znajduje zastosowanie w instalacjach przemysłowych, budynkach mieszkalnych i komercyjnych, gdzie wymagana jest redukcja przekroju przewodów.

• Podłączanie przewodów Cu i Al o różnych średnicach do wyłączników, sterowników i innych urządzeń elektrycznych.
• Instalacje maszyn i urządzeń przemysłowych wymagających precyzyjnego dopasowania przekroju przewodu.
• Modernizacja istniejących instalacji, gdzie konieczna jest wymiana przewodów na inne o mniejszym przekroju.
• Stosowanie w rozdzielnicach niskiego i średniego napięcia.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przed montażem należy upewnić się, że dobrano odpowiedni zacisk do przekroju przewodów (16-95mm²). Dokonać dokręcenia śruby z zalecanym momentem obrotowym – sprawdzić w dokumentacji technicznej urządzenia. Po montażu należy sprawdzić poprawność połączenia i izolację zacisku.

FAQ

• Czy zacisk SR95RBL nadaje się do przewodów o mniejszym przekroju niż 16mm²? Nie, zacisk jest przeznaczony do przewodów o przekroju od 16mm² do 95mm². Dla mniejszych przekrojów należy dobrać odpowiedni zacisk z linii SR.
• Jakie jest zalecane napięcie robocze dla zacisku? Zacisk jest przystosowany do napięcia znamionowego 690V, co czyni go odpowiednim do większości instalacji przemysłowych.
• Czy zacisk jest odporny na korozję? Tak, wykonany z ocynowanego aluminium, co zapewnia ochronę przeciwkorozyjną i długotrwałą wytrzymałość mechaniczną.
